十字路口交通灯控制的实验

本文通过实验证明了可以通过PLC解决十字路口交通灯控制。

一、 实验目的 熟练使用各基本指令，根据控制要求，掌握PLC的编程方法和程序调试方法，使学生了解用PLC解决一个实际问题的全过程。
  二、控制要求     信号灯受一个启动开关控制，当启动开关接通时，信号灯系统开始工作，且先南北红灯亮，东西绿灯亮。当启动开关断开时，所有信号灯都熄灭。     南北红灯亮维持25秒，在南北红灯亮的同时东西绿灯也亮，并维持20秒。到20秒时，东西绿灯闪亮，闪亮3秒后熄灭。在东西绿灯熄灭时，东西黄灯亮，并维持2秒。到2秒时，东西黄灯熄灭，东西红灯亮，同时，南北红灯熄灭，绿灯亮。 东西红灯亮维持30秒。南北绿灯亮维持20秒，然后闪亮3秒后熄灭。同时南北黄灯亮，维持2秒后熄灭，这时南北红灯亮，东西绿灯亮。周而复始

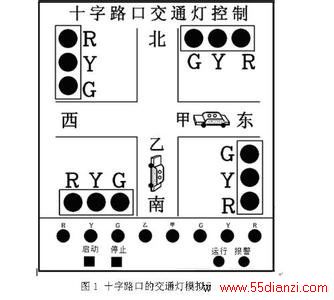

  三、十字路口交通灯控制的实验面板图：
                             十字路口交通灯控制面板 实验面板图中，下框中的南北红、黄、绿灯R、Y、G分别接主机的输出点Q0.2、Q0.1、Q0.0，东西红、黄、绿灯R、Y、G分别接主机的输出点Q0.5、Q0.4、Q0.3，模拟南北向行驶车的灯接主机的输出点Q0.6，模拟东西向行驶车的灯接主机的输出点Q0.7；下框中的SD接主机的输入端I0.0。上框中的东西南北三组红绿黄三色发光二极管模拟十字路口的交通灯。

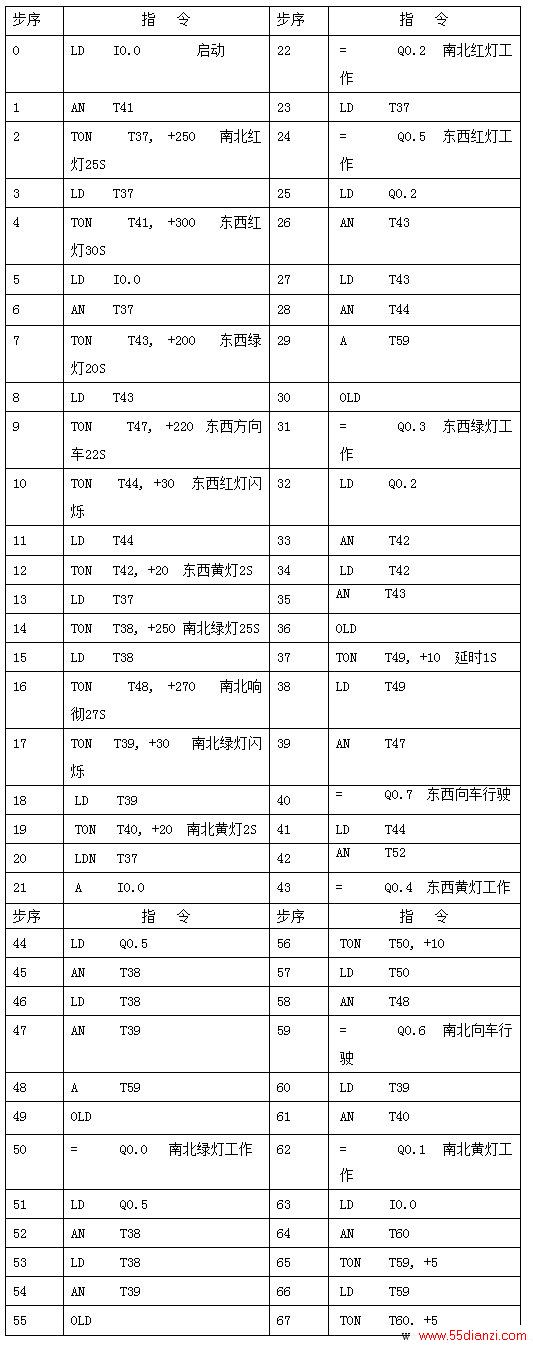

  四、编制梯形图并写出实验程序，实验参考程，如下表所示：
  五、工作过程   当启动开关SD合上时，I0.0触点接通，Q0.2得电，南北红灯亮；同时Q0.2的动合触点闭合，Q0.3线圈得电，东西绿灯亮。1秒后，T49的动合触点闭合，Q0.7线圈得电，模拟东西向行驶车的灯亮。维持到20秒，T43的动合触点接通，与该触点串联的T59动合触点每隔0.5秒导通0.5秒，从而使东西绿灯闪烁。又过3秒，T44的动断触点断开，Q0.3线圈失电，东西绿灯灭；此时T44的动合触点闭合、T47的动断触点断开，Q0.4线圈得电，东西黄灯亮，Q0.7线圈失电，模拟东西向行驶车的灯灭。再过2秒后，T42的动断触点断开，Q0.4线圈失电，东西黄灯灭；此时起动累计时间达25秒，T37的动断触点断开，Q0.2线圈失电，南北红灯灭，T37的动合触点闭合，Q0.5线圈得电，东西红灯亮，Q0.5的动合触点闭合，Q0.0线圈得电，南北绿灯亮。1秒后，T50的动合触点闭合，Q0.6线圈得电，模拟南北向行驶车的灯亮。又经过25秒，即起动累计时间为50秒时，T38动合触点闭合，与该触点串联的T59的触点每隔0.5秒导通0.5秒，从而使南北绿灯闪烁；闪烁3秒，T39动断触点断开，Q0.0线圈失电，南北绿灯灭；此时T39的动合触点闭合、T48的动断触点断开，Q0.1线圈得电，南北黄灯亮，Q0.6线圈失电，模拟南北向行驶车的灯灭。维持2秒后，T40动断触点断开，Q0.1线圈失电，南北黄灯灭。这时起动累计时间达5秒钟，T41的动断触点断开，T37复位，Q0.3线圈失电，即维持了30秒的东西红灯灭。 上述是一个工作过程，然后再周而复始地进行。 参考梯形图如图所示：
  六、实验设备 1、THSMS-A型、THSMS-B型实验装置或THSMS-1型、THSMS-2型实验箱一台 2、安装了STEP7-Micro/WIN32编程软件的计算机一台 3、PC/PPI编程电缆一根 4、锁紧导线若干
