简单实用的两温电烙铁

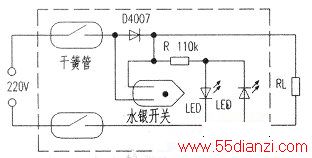

　　本电烙铁在手柄内的两根电源线上各串入了一只常开干簧管，还串入了一只二极管和一只单向水银导电开关，它们与干簧管一起组成电烙铁的电源开关。另用两只LED作工作状态指示，电路如下图所示。平时，将烙铁放在安装有永久磁铁的烙铁架上，干簧管在磁铁的作用下导通，烙铁开始加热。烙铁架设有高低两层，可根据需要进行选择。如需要高温加热，就把电烙铁放在高层上，这时烙铁头比手柄高，水银开关导通，使二极管短路，烙铁处于全波供电状态，两只LED均发光；当需要低温加热时，就把烙铁头放在低层上，这时烙铁头比手柄低，水银开关断开，烙铁处于半渡供电状态，此时仅一只LED发光。焊接时，烙铁离开磁铁，干簧管断开，电源自动关断，两发光管均熄灭。这种烙铁是利用加热后的余热进行焊接的，不会因烙铁过热而损坏元件，也不用担心烙铁搌电，使CMOS电路及场效应管造成损坏，同时也能保证使用人的人身安全。
　　
　　该烙铁的特点是简单实用，用烙铁在烙铁架上倾斜方向的不同来改变温度，用改变手柄与磁铁间的距离来实现开与关，因此该烙铁就是在不用的时候，也可以不拔掉电源。只要挪动手柄使之远离一点磁铁即可。烙铁的显示功能可真接观察到烙铁是处于高温、低温或关断状态。
