反射式红外线楼道照明灯控制器制作

反射式红外线楼道照明灯控制器制作

点击数:7384 次   录入时间:03-04 11:54:21   整理:http://www.55dianzi.com   照明-彩灯电路

    夜晚楼道内漆黑一片,开关灯很不方便,目前楼道照明灯控制器大都采用触摸延时或普通光控(白天自动灭灯,晚j二自动亮灯)的形式。前者使用不便,需要触摸一下,后者无人时白白浪费电能。笔者设计的这种反射式红外照明灯控制器,其特点是白天灯不亮,夜间只有来人时灯自动点亮,人走后延时一段时间灯自动熄灭。

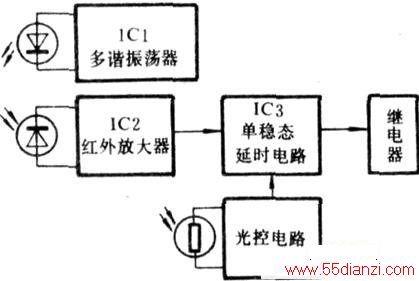

控制器的电路方框图

    该控制器的电路方框图如图所示。电路由发射器和接收器两部分组成。发射器内设有多谐振荡器,接收器内包含有红外放大器、单稳态延时电路和光控电路。

    该控制器采用红外遥感探测方式,当有人经过时,发射器发出的40kHz的红外光脉冲经人体反射后,被红外接收管接收后,经放大去控制一个单稳态延时电路,从而达到人来灯亮、延时后熄灭的目的。为了使电灯只在夜晚来人才点亮,本控制器设有简单的光控电路。

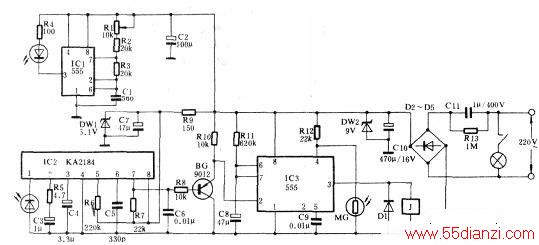

控制器的电路原理图

    上图为控制器的电路原理图。发射器由IC1和Rl、R2、R3、Cl构成多谐振荡器,其振荡频率f=1.443/(R1+2R2)Cl。改变Rl阻值可调振荡频率,IC1③脚输出的振荡脉冲信号驱动红外发射管,发出40kHz的红外光脉冲。接收器中IC2为专用红外接收放大电路,其增益高,外围电路简单。IC3和Rll、C8构成单稳延时电路,其延时时间t=1.1RC。光敏电阻MG和R12构成简单的光控系统,白天时,光敏电阻因光照阻值较小,IC3的④脚被强制于低电平,从而使③脚不能输出高电平,继电器处于断开状态,电灯不亮。夜间无人时,IC2的⑦脚输出高电平,BG1截止,IC3的②脚为高电平,③脚输出低电平,继电器仍处于断开状态,电灯不亮。当夜间有人经过时,发射器发出的红外光被人体部分反射,并且被接收器接收。于是红外接收管在IC2的①脚产生一个微小的电压脉冲信号,经IC2放大整形后,其⑦脚输出低电平,BG1导通,IC3的②脚为低电平,IC3被置位,③脚输出高电平,继电器吸合,灯亮。此时电路由单稳态变为暂稳态,电容C8经Rll充电,当其两端电压达到2/3VCC时.IC3复位,③脚输出低电平,继电器断开,灯灭。该控制器的电源采用简单的电容降压式电路,市电经c11降压后,经D2--D5整流、Cl0滤波、Dw2稳压后供电路使用。

    电路中的IC1、IC3选用555时基电路,lC2选用KA2184,也可用CX20106代替。红外发射管、接收管可选用普通市售φ5红外对管。Cll为金属化纸介电容。D2~D5选用1N4004型二极管,Dl选用2CP10普通硅管。BC选用9012和9015型PNP硅管。光敏电阻MG尽量选用明暗电阻差值大的品种。继电器选用40989V小型继电器。其它元件按图2参数选择即可。

    该控制器安装时,按图3所示将红外发射管、接收管固定好,两管之间最好有一个小的夹角。发射管、接收管之间要用不透光的材料隔开,以防红外光直接照射到红外接收管上使电路工作失灵。检查电路连接无误后,接通整机电源。

    要注意的是:由于本电路的电源经电容后取自市电,调试时要小心,有条件的可先用9V直流电源代替。在红外线检测头前面2~3米处放一个物体反光,调节Rl使IC2的⑦脚输出低电平,此时发射器的发射频率和接收器的接收频率已基本一致,两者已正常工作。然后移开物体,用一黑罩罩住光敏电阻,用手在检测头前晃一下,此时继电器应吸合,并且延时30秒钟左右断开。调节Rll或C8可调整延时时间的长短。取下光敏电阻上的黑罩,该控制器就可正常使用了。实际安装时,红外线检测头呵与本机分开独立安装在离地面约1米高的墙上,注意不要让电灯光直接照到光敏电阻上,否则电路将不能正常工作。
