用ST178制作的反射式红外传感器电路

　　红外线光电传感器ST178，ST178由4个管脚组成，是集发射和接收于一体的传感器。发射和接收管分别采用高发射功率红外线光电二极管和高灵敏度光电晶体管组成。工作的范围可达到4 mm～10 mm左右，采用非接触监测的方式。

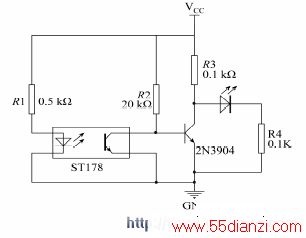

　　经过反复试验证实，ST178红外线光电传感器的发射管要加500 Ω的电阻用来限流，而接收管则要接20 kΩ上拉电阻，两管均接5 V电源，工作时电压达到4.8 V，当距离发射头或接收头1cm左右的位置有障碍物阻挡时电压迅速降到1 V。具体电路如图所示。
