一款实用的电子磁化器

　　这种电子磁化器可以使铁磁性物体磁化，得到你想要的“磁铁”。
　　

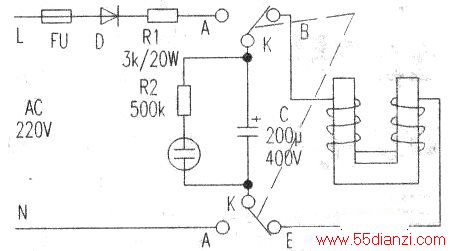

　　电子磁化器电路见附图。接通电源，当单刀双掷开关K掷向A端时，220V交流电经保险FU、整流二极管D、降压限流电阻Rl向电容器C充电。R2与氖泡构成充电指示，氖泡亮度最亮时，说明电容器已充满电荷。
　　
　　此时，若将单刀双掷开关掷向B端，电容器将向线圈迅速放电，在线圈中产生很大的电流和磁场，使钢片磁化。放电完毕后，氖泡自行熄灭。至此，可将磁化了的钢片取下，注明南北磁极。钢片磁化后，要保持一段时间使磁性稳定后，才能使用。
　　
　　图中D可用1N4007，单刀双掷开关用400V/10A。钢片可用废旧的矽钢片裁成“U”形，截面1cm×1cm．用φ0.6mm以上的漆包线绕100圈左右。
