方便实用的遥控测试仪

　　TA7666P是双声道发光二极管电平指示集成块，广泛用于收录机作电平指示。用其制作成一台遥控器测试仪，不仅可测试彩电、影碟机、空调等各种遥控器的好坏，还可测试各种红外接收头的好坏，方便实用。
　　

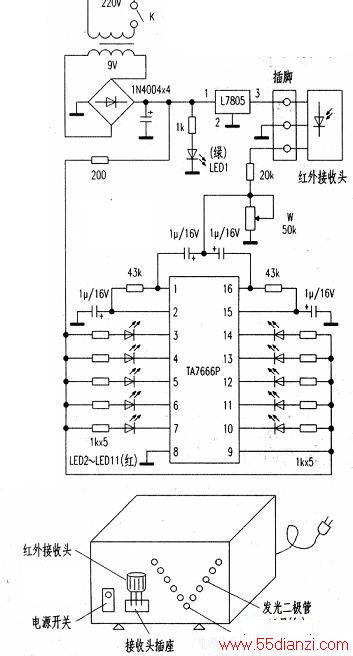

　　电路见上图，发光二极管选用φ5mm规格，电源指示用绿色，其余用红色。选择一合适的外壳，在外壳面板上按V字型排列打孔安装发光二极管，如下图所示。W可调节接收灵敏度高低。使用时，红外遥控器的好坏以及发射信号的强弱可直接根据红色LED是否点亮及几组LED点亮来判断。由于红外接收头直接插在面板的三孔插座上，因此还可方便地测试红外接收头。
