一款实用的温度自动控制电路

一款实用的温度自动控制电路

点击数:7174 次   录入时间:03-04 11:40:08   整理:http://www.55dianzi.com   温度-湿度控制

  为了实现一定范围内的温度调整,本人特设计一个简单实用的电路。整个电路所用元器件仅50多个,成本低,较适宜用在大棚、温室等对室内温度有一定要求的地方。它能使室内的温度在一定范围内自动调节,

  一、工作原理

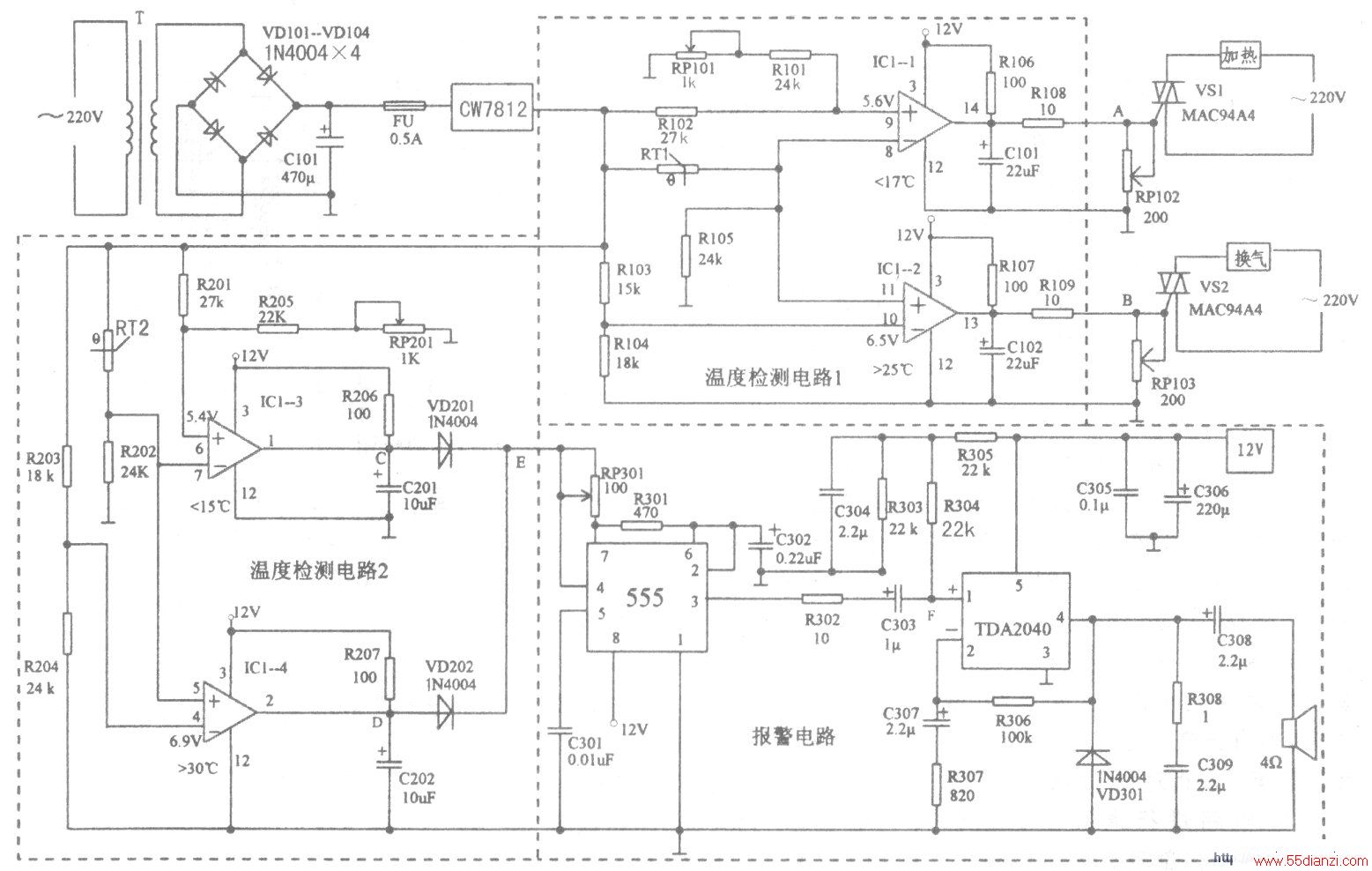

  整个电路原理图如附图所示。

  1.电源电路

  220V市电经变压整流得到12V的直流电,该电压一部分送到温度检测电路,一部分做N555、LM339、TDA2040等集成电路的供电电压。

  2.温度检测电路

  该电路利用热敏电阻在不同的温度环境下,有不同的阻值的特性。将热敏电阻放置在温室的几个关键点,如四个角、中央、门旁。当外界温度变化超过规定范围时,电路动作,实现温控。IC1为可单电源工作的四电压比较器。RT1、RT2采用了两个热敏电阻串联,以取得较大的阻值变化,实现电压差值拉大。在温度检测电路1中,取自R105的电压分别引入两个比较器,去和标准电压比较。在ICl-1中,基准电压U+=5.6V,温度大于17℃时,比较器ICl-1输出低电平。

  当温度降至低于170C时,U-<5,6V,1C1-1发生跳变,输出一个高电平,加热电路工作。在ICl-2中基准电压U-=6.5V,温度低于25℃时.ICl-2输出低电平。当温度升高超过25qC时,此时U+>6.5V.ICl-2发生跳变,输出高电平,换气电路工作。电阻R106、R107是上拉电阻,调整它们的阻值,可改变A、B两点的电压值。

  温度检测电路2的工作原理同温度检测电路1,标准电压值如附图所示。

  3.加热、换气电路

  当温度在17℃~25℃这个范围内,加热、换气电路不工作,当温度低于或高于这个规定值时,电路动作。调节RP101可粗调加热的跳变温度。加热装置可用壁挂式电热毯或电炉子,换气装置可选用换气扇。

  4.温度报警电路

  温度报警电路主要由一个或门电路、555频率生成器、功率放大电路三部分组成。其工作原理如下:VD201、VD202组成一个或门电路,当温度超过300C或低于15qC,温度检测电路输出一跳变信号到或门电路,在E点输出一个大约11V的电压。该电压经RP301、R301对C302充电,当电位上升至2/3VCC时,集成块复位。③脚输出低电平,同时内部放电管与①脚相连通,电容C302通过R301向⑦脚放电,VC302下降,当VC02下降至1/3Vcc时,③脚输出高电平,放电管截止,放电结束。然后再开始充电、放电,形成振荡。放电所需时间(低电平)Tpl=0.7×R301xC302。充电所需时间(高电平)Tp2=0.7(R301+RP301)C302。周期T=0.7(2R301+RP301)C3020③脚输出高电平的占空比,决定扬声器的音调,频率在3~lOkHz时的声音较响。

  TDA2040是集成功率放大器。R306、R307构成交流负反馈,C308是输出电容,容量一般选的较大。

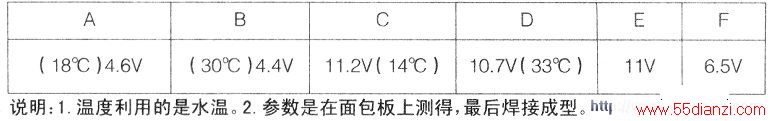

  该电路设计简单,易于调试,而且实用性较高。工作状态下,其各工作点的实测数据如下:



www.55dianzi.com

  二、器件的选择

  12V稳压块CW7812,输出:12V输入:14~35V。双向可控硅MAC94A4,触发电流:

  2~50mA,触发电压:3V,维持电流:5mA。

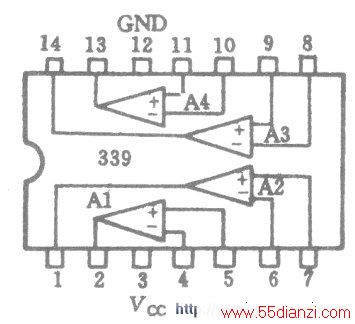

  LM339(附图ICl)电压器比较器,单电源2—36V,偏置电流25mA。

  温敏电阻MFD-502-333,玻璃封装,B=3380,R25C-lOkΩ。

  三、该自动控制装置可方便扩充

  1.热能存储电路

  可利用太阳能转换装置将之转化为电能储存。当夜间温度过低时,再起到和上述加热装置一样的功能。

  2.远距离报警功能

  可扩充成具有远距离报警的功能。报警装置由一发射器和接收器组成。接收器平时由户主随身携带在身上,可做的很小,户主在一公里的范围内可接收发射器发出的信号并产生提示音。
