经济实用的电热毯电控器

　　一般电热毯开关上只有高、低温两档，且无定时功能。这里介绍的电控器能使原电热毯在高、低温档基础上增加间隙加热及定时关’断功能，对提高电热毯的使用性能有帮助。
　　

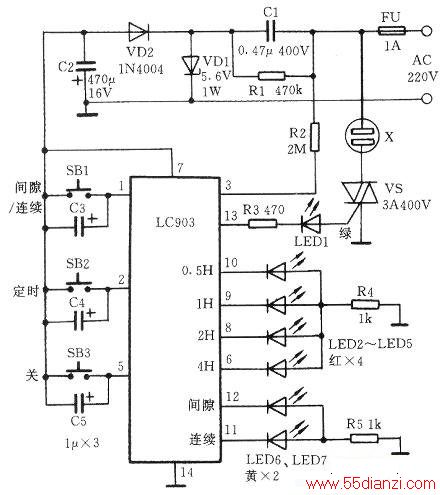

　　下图为本电路原理图。图中采用一块风扇控制芯片LC903，且有间隙/连续及定时（0.5～4小时四档时间选择）功能。

　　
　　本电路由阻容降压供电。工作时，按一下SB1电路开始工作，LED7亮、表示电路处在连续工作状态，同时绿色发光二极管LED1亮并触发双向可控硅VS导通向负载（电热毯）供电。如再按一下SB1则LED6亮，表示电路处于间隙工作状态。同时，LED1亮一段时间再熄灭一段时间，间隙触发VS导通向负载供电，如此循环。
　　
　　原定时按键SB2，可选择0.5、1、2、4小时不等。定时时间一到电路便停止工作。取消定时及关断屯热毯时只要按一下SB3即可。
　　

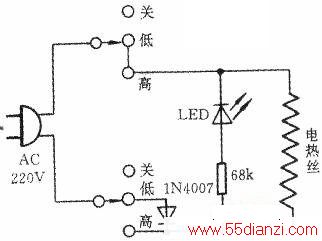

　　下图为目前普通电热毯的控制线路，使用时只要将插头插入本电控器插座内即可。使用中还可配合原电热毯上的高、低温开关达到自己所需要的加热取暖效果。

　　
　　本电控器对元件无特别要求，只要按原理图所标选用即可、一装就成。因电路板带市电，使用、试验时请注意安全。
