用继电器滞环特性巧作的温度控制电路

　　在电解法二氧化氯水消毒剂发生器中，是用电解氯化钠水溶液来产生二氧化氯气体消毒剂的。由于二氧化氯气体是强氧化剂，对金属具有极强的腐蚀性．所以该发生器的电解槽一般都采用PVC或UPVC作槽体。为了具有较高的二氧化氯产量而又确保电解槽稳定可靠工作，通常把电解液温度控制在45C~50aC范围内。本文介绍的用继电器滞环特性制作的温度控制器就是为这种电解槽设计的。其冷媒为自来水，冷却管为钛合金管。
　　

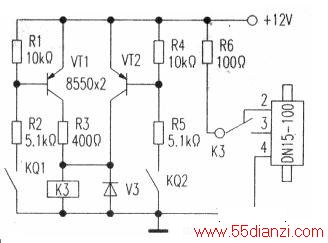

　　该温度控制器电原理图如附图所示。图中KQI和KQ2分别为双接点水银温度计中的两个接点．当电解液T≥50qc时KQ11羽合．T≥50aC时KQ2闭合。DNl-5-100为冷却水电动阀，用来控制冷却水的通断。K3为JZC-22F型直流电磁继电器，其绕组直流电阻为4000．工作电压为直流12V,电解液温度低于45℃时KQ1、KQ2均处于断开状态，三极管VT1、VT2均截止，继电器K3不工作。
　　
　　当T达到450C时的分压作用，此时K3两端电压只有6V左右，所以不会吸合(KE吸合电压实测为8V叫9V)，仍处于释放状态，其常闭接点仍使得电动阀DN15-100处关闭状态，冷却水不能流入电解槽的冷却管中，电解槽温度将继续上升。当T达到500c时KQ2闭合，三极管VT2饱和导通，+12V电压加到K3两端使得K3吸合，其常闭接点断开常开接点接通。电动阀打开：冷却水经DN15-100流人冷却管带走电解液内热量，促使电解液温度降低。当T$50qC时KQ2断开.VT2截止，此时由于KQI仍妯羽合状态．K3两端仍有6V左右电压，该电压仍使K3处于闭合状态，所以冷却水继续通过电动阀流入冷却管．继续降低电解液温度。当T<45qC时．KQ1断开．VT1截止．K3两端电压为零而释放．其常开接点断开常闭接点接通，电动阀DN15-100恢复到关闭状态，截断冷却水通路，从而完成一个完整的冷却过程。
