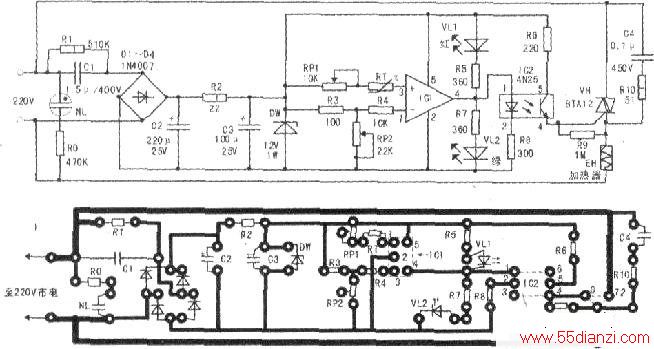

这款自动温度控制电路，能根据所要求的温度自动进行温度控制。电路见上图。
图中，RP1、RP2,为温度值的设定调节可调电阻．RT为温度传感器（正温度系数热敏电阻）。当温度低于设置温度时，温度传感器RT阻值变小，电压比较器ICl(TA75S393F)正相输入端③脚电平，高于反相输入端①脚电平。于是，输出端④脚输出高电平，温度过低指示二极管VL2（绿色）被点亮；与此同时，高电平还加至光耦器IC2(4N25)的①脚，使内部发光二极管被点亮。于是，内部光敏三极管导通一高电平送至双向晶闸管VH控制极一晶闸管导通一加热器EH通电发热升温。当环境温度上升(RT阻值变大)一当超过设置温度时，IC1正相输入端③脚电平低于反相输入端①脚电平。输出端④脚输出低电平。温度过低指示二极管VL2熄灭，温度过高二极管VL1（红色）被点亮。
与此同时，因光耦器IC2的①脚失去高电平，内部发光二极管熄灭一内部光敏三极管截止一双向晶闸管因控制极(G极)失去高电平，在交流电过零时晶闸管关断一加热器EH断电停止发热一环境温度开始下降一当超过设置温度时→IC1⑥脚又输出高电平，温度过低指示二极管VL1（绿色）再次被点亮，加热器再次通电加热……周而复始重复上述过程，使温度控制在设定值。上图中NL为电源输入指示灯（氖泡），温度传感器阻值的选择与控制的温度范围有关，若被控温度在25℃~30℃之间选取某值时．RT的标称阻值可取10kΩ。加热器功率选取与双向晶闸管的最大允许通过电流有关。图中，VH型号为BTA12( 12A/600V)，故EH可选取的功率可达1500W。RP1、RP2可用小型密封实心可调电阻。下图是该自动温度控制电路印板图。调试时，加热器可用一只白炽灯泡代替。先将温度传感器用塑料薄膜包裹好后放入一杯热水中，杯中插入温度计，边向杯中倒人凉水边监视温度计读数，当温度恰好降至所要求温度值时，用改锥缓慢调节RP2至灯泡点亮。然后再向杯中缓慢倒入热水，也同时监视温度计读数，当温度恰好升过所设温度值时，用改锥缓慢调节RP1至灯泡熄灭。需反复几次（因调PR1、PR2会相互牵制），直至温度超过设定值时停止加热，低于设定值时重新加热为止。最后用万用表测量RP1、RP2的实际阻值，并将其换成固定电阻。整个电路可装在一个自制小盒中。注意本电路板与市电直通．使用时务必注意安全。
