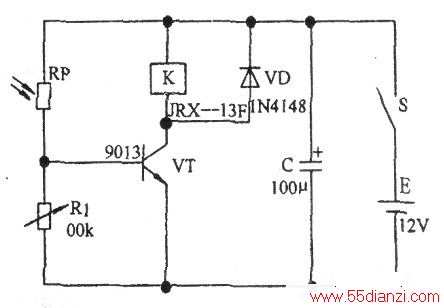

下图是一种简单易作而且十分实用的亮通开关,图中,Rl为光控阈值调节可变电阻器,通过调节它,可以调节光控电路继电器K的动作灵敏度。
白天(或灯光)光线较强时,光敏电阻器RP呈现低阻状态,流入晶体管VT基极的偏流较大,VT导通,继电器K吸合,其常开触点闭合,接通被控电器工作;夜间光线较暗时,RP呈现高阻状态,VT截止,K断开,被控电器停止工作。
