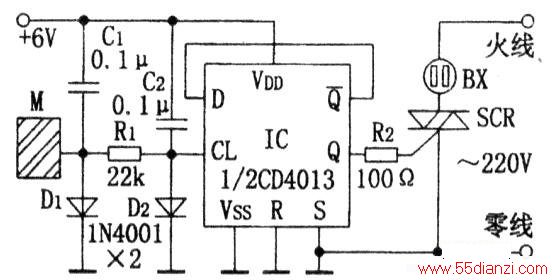

线路如上图所示。lC是一片D触发器CD4013（一片CD4013可构成二个电子触摸开关），构成一双稳态电路。M是感应电极片，当用手触摸M片时，人体的杂波感应信号经R1加到lC的触发端，其正脉冲信号使lC发生翻转，Q端输出高电平，其Q端有足够的输出电流去驱动双向可控硅SCR导通。接通220V市交流电，插座BX中用电器工作。若再次触摸M片时，CL端又得一正脉冲，lC再次翻转，Q端变低电平，SCR截止，用电器失电停止工作。二极管D1、D2为C1、C2提供放电回路，消除“抖动”现象，保证触摸一次M片，IC翻转一次。
lC电路使用6V干电池，使工作在低电压下安全使用。SCR选用TLC336等3A/600V双向可控硅。M需用磷铜片自制。该电路无需调试即可工作。

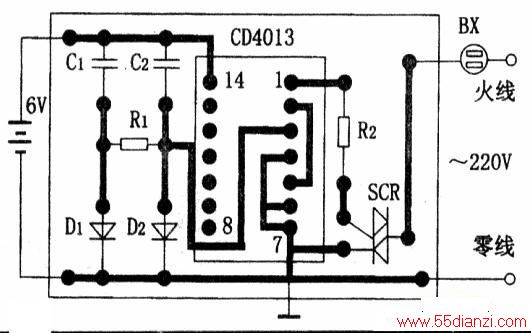

下图是该电路印刷电路板。
