AS1110：具有诊断功能的16通道LED驱动器

　　AS1110是奥地利微电子公司推出的高速串行接口LED恒流驱动器，主要针对各种LED显示屏应用，以简单开关或者矩阵控制方式进行信息的静态或滚动显示，例如电梯、公共扶梯等场所的动、静态信息显示屏以及各种警示提醒标牌，户外大型公共场所的大型高亮度显示屏，以及电子零售标签、仪器仪表显示屏、电子白板、闪烁警示和交通指示等。

　　AS1110可以视作AS1109的升级版本，LED恒流驱动通道由8路扩充到16路，采用级联复用方式可以扩展到64路(4片级联)，所有通道的电流都可以通过一个外置电阻在0.5mA-lOOmA之间调节，通道间的电流误差可以控制在±3%以内。AS1110的另一个特点是具备两种LED故障检测模式：实时(无需停机)检测模式和闪烁(瞬时停机)检测模式，配合相应的软件可以直观的显示LED的短、断路和温度情况，从错误报告文档中也可以找到故障LED的具体位置。

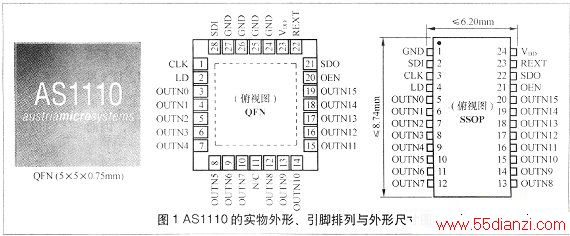

　　AS1110采用24引脚的SSOP和小型28端子的无引线QFN封装，适用于–40℃～+85℃的工作环境。AS1110的实物外形、引脚排列与外形尺寸见下图，

主要技术参数见附表，

符号   单位                 参数说明   典型值 Vdd       V   工作电压 3.0-5.5 Vds       V   输出电压 3.0-15 Iout     mA   输出电流 0.5-100 Isdo     mA   SDO端输出电流 ≤+1.0 ≤-1.0 △Iav     %   通道电流偏差 ≤±3 %/△Vds     %/V   输出电瓶相对路出电压的变化率 ±0.1 %/△Vds   %/V   输出电流相对工作电压的变化率 ±1 Rin(up)   k Ω   上拉电阻 500 Rin(down)   kΩ   下拉电阻 500 Idd     mA   Vdd端的消耗电流 2.7 4.3 9.3 6.2 19.5 Fclk MHz   虽高时钟频率 50

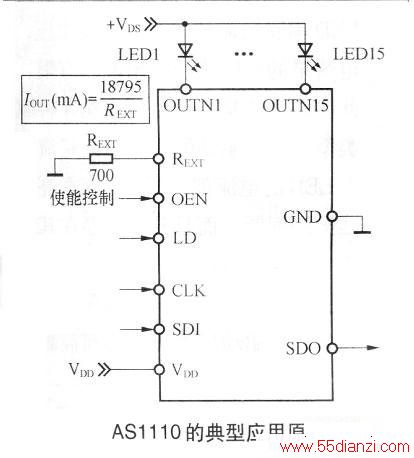

典型应用电路见下图。

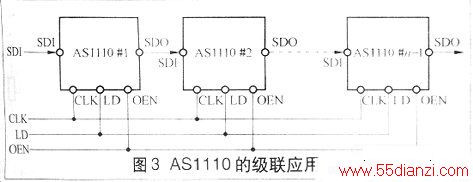

级联应用见下图。
