交流高压发生器

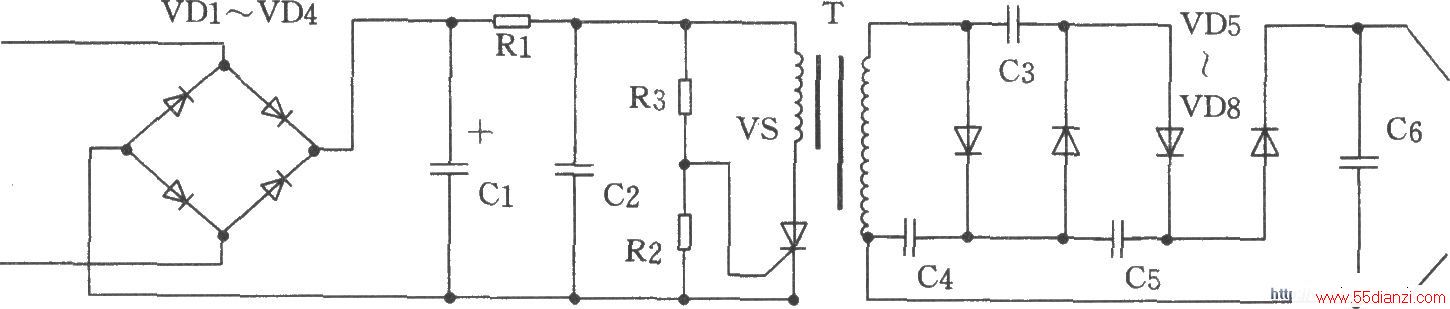

如图所示为交流高压发生器。它直接使用交流220V输入，具有体积小、效率高、工作时间长、输出电流大等特点。A型可连续工作时间大于5分钟，B型可长时间工作。

元器件选择：

VD1～VD4用1N4007二极管，C1用10μF／400V电介电容器，C2用无极性0．47μF／450V电容器，R1用10k／5W，R2用1／8W 10K电阻，R3用1／8W 1．6MΩ～1．8MΩ，VS用3A／400V单向晶闸管，T升压变压器，因体积小，制作难度大，工艺要求高，应选用成品，才能确保模块质量。C3～C5用高压瓷片电容器lOOp／14kV，C6用lOOOp／40kV，模块外壳选用工程塑封注成。
