采用电容介质损耗小的振荡电路

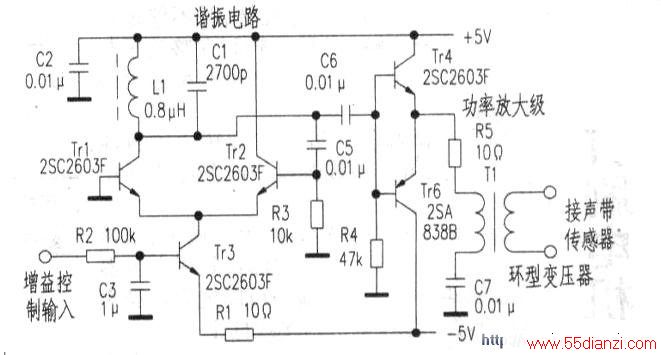

　　附图是一个能产生约3MHz正弦波的振荡电路。该电路是通过阻抗变化捕捉声带振动情况的装置的一部分，要求振荡幅度大、频率稳定。

　　电感和电容Cl的比由希望的Q值、外形的要求、调整范围、温度特性、成本、批量生产的数量等诸多因素决定。出于温度特性的考虑，决定选用小电感、大电容。

　　在制作时首先试用陶瓷电容器，在25。C时振幅可以达到8Vp-p左右。但是当周围温度下降时振荡器的振幅会急剧下降，振荡频率也会稍稍下降一些。

　　由于谐振电路的Q较低，振幅下降并不是由振荡频率变化引起的。这一缺点是致命的。

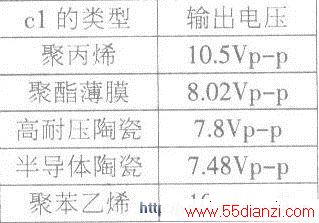

　　制作时用各种不同的电容器进行了实验，附表列出了振荡信号振幅与所使用电容器的依存关系。

　　由附表知，选用聚丙烯或者聚苯乙稀薄膜电容器时输出振幅最大为10.5vP-P。选用陶瓷电容器时输出振幅最小，即使是选用高耐压(2kV)的陶瓷电容器，振荡电路输出信号的振幅也没有明显地增加。曾试用了四种聚酯薄膜电容器，其输出信号的振帽都在8Vp-p左右。聚苯乙烯薄膜电容器目前有产量减小的趋势，所以在新设计电路时最好选用聚丙烯电容器。产生输出信号随温度剧烈变化的原因不是电容器的漏电，而是介质损耗。在谐振电路中必须使用介质损耗小的电容器。
