蝙蝠发出的“卡塔”声（实发破裂声）频率范围在12kHz到15QkHz之间，每秒钟20~100次，具体数值与其物种有关。
将蝙蝠发出的超声波转变成可听的声音有两种方法，第一种方法是将20kHz—lOOkHz的超声波频谱压缩到可听的频率范围(例如转变成2kHz~lOkHz)。第二种方法是用振荡器产生的信号与蝙蝠所发出的信号进行混频，混频输出信号的频率是两个输入信号频率之和与差。和频是听不到的，但能听到差频的声音。

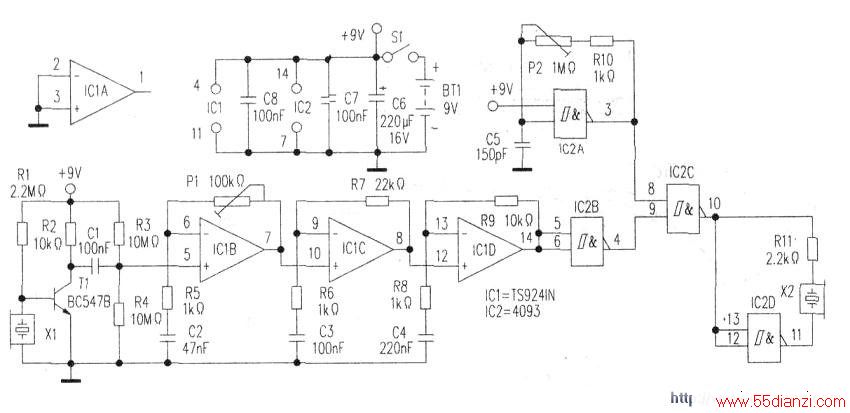

如图电路就是采用的第二种方案。
首先用微音器(压电高频扬声器)Xl取得蝙蝠叫声，经四运放TS9241N的三个运算放大器ICIB、ICIC和ICID放大，用电位器Pl来调节放大增益。放大后的信号进入与非门IC2B整形后，输出纯方波，IC2A和周围元件组成可调频率振荡器．其输出与IC2B的输出在与非门IC2C内进行混频，在IC2C的输出端产生两个输入频率的差频信号，送入耳机(X2)。IC2D使耳机另一端的信号反相，因而使耳机音量加倍。这种基于超外差原理的电路对于微音器(Xl)和扬声器(X2)间的声反馈是十分敏感的，可能引起特有的尖叫声。使用耳机能减轻声反馈。另外的办法是加大限流电阻Rll到lMΩ．或将微音器X2放入管状体内以减少反馈，也就是采用有方向性的微音器。
在安静的环境下摩擦干燥的手产生超声波，并利用其高次谐波来调整电路。
连上电源插上耳塞，确认Pl与P2置于最大电阻值，则音量与振荡频率均为最低值，调整灵敏度电位器Pl直到能清晰地听到较高频率的谐波为止。
由于像鸟和蟋蟀也可发出超声波，故必须在飞翔的蝙蝠处设置微音器，就会听到“格格”噪声或“卡塔”噪声，如结果不理想，可对电位器P2进行适当调节。
探测器还可以用来听其他的超声波！例如它能找出自行车轮胎漏气的位置，因为气流经过狭窄出口也会产生超声波。
