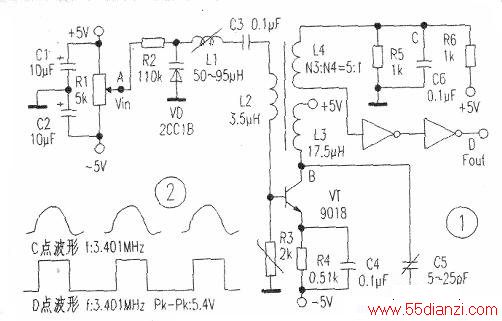

该振荡器的电路如图1所示，它由变压器耦台式振荡器和限幅整形电路两部分组成。C3为隔直电容，偏置电阻R3、R4为放大管VT提供静态工作点。根据振荡器的起振情况，用R3调整VT的静态工作点。变容二极管VD、可变电感L1和线圈L2构成振荡器的初级振荡回路，L3和C5构成次级振荡回路，R5、R6、C6、L4和两个反相器构成限幅整形电路。R5、R6分压和C6滤波使C点直流电平稳定在TTL电平的中点电压2.5Y。L4从L3上耦合输出幅度约为3V的交流信号叠加于直流电平之上，再通过反相器进行电平判决使之变成方波。这样，改变变容二极管VD两端的电压（改变其等效电容Cd)，以改变振荡器C点输出信号的频率，便可从D端输出频率相同的数字信号，如图2所示。
C1、C2是两个容值较大的电解电容器，用其滤除电源纹波以提高振荡器的频率稳定度。
电位器R1的输出电压可作为压控振荡器的控制信号，但该电压不能直接加于变容二极管VD两端，还应加如图1的隔离电阻R2。有无隔离电阻R2时的初级振荡回路分别如图3所示。
其中，L为L1和L2的串联等效电感(L=L1+L2)；由于C1远大于VD的等效电容Cd，故回路的串联等效电容约等于Cd；R为未加R2时电位器上下两部分的并联等效电阻。可见，加隔离电阻R2后，初级振荡回路为纯L、C回路；不加隔离电阻则为R、L、C回路，此时振荡器性能将受到输入电阻的极大影响，电位器越滑向两端，R越小，最后将不能起振。
可变电感L1及变压器均用市售的中周，但应去掉其原有线圈后重新用φ1mm的漆包线绕制。L3与L4的匝数比视振荡器C点输出波形的幅度适当增减。图示变压器的参数为各个线圈的自感。调节L1的磁心和C5可改变振荡器的中心频率，调节R3可调整其输出波形。制作时，电位器R1用于调试；应用时，输入的控制电压直接加于A点，R1可用作中心频率的细调(L1作粗调)。在A点加一正弦波电压，即在D点输出中心频率上下有连续变化的数字信号输出。
按图示参数制作的VCO的特性曲线如图4所示，可见其V-F转换的灵敏度高，约为18kHz/V，线性度好。该电路多个参数可调，简单易制且价格便宜，可用作压控振荡器，亦可当调频电路用。
