这款逻辑笔、信号发生器合二为一，体积小、电路简单、所需器件少，非常适用于对数字电路的测试。

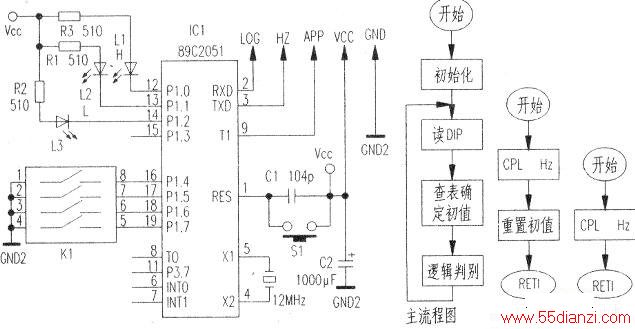

一、电路原理（电路图见下左图）
整机用一片89C2051加少许外围元件构成。它集逻辑笔、信号发生器于一身。利用软件完成逻辑测试、频率合成任务。LOG是逻辑信号的输入端，发光二极管L1（H红色）、L2（L绿色）指示电平的高低。L3是工作指示灯，MCU正常工作时，L3闪烁（间隔0.5S）。Hz是频率输出端，共有10Hz，100Hz、1kHz、10kHz、20kHz、50kHz、100OkHz、250kHz 8个挡位。受4位DIP拨码开关（8421码）控制，最高位未用。改动程序后可设置16个挡位。APP端输出随程序运行变化的频率(45~50Hz)。VCC、GND是电源端，电压范围3.6V~5V。由于电路简单，不必制作PCB板，用万能板连接即可。
二、软件编制
1．程序流程见下右图。为了提高10kHz—250kHz频率的精度，由定时器T1采用8位重装方式控制，其他频率则由定时器TO采用16位方式控制。如果不想输出上述频率，可改动频率的初值配置表，程序人口标号：
Hz_int_data。
计算公式：T（初值）=65536-5×10的5次方/F(Hz) (10Hz—1kHz)T（初值）=256-5 x10的5次方／F(Hz) (5kHz—250kHz)
例：要输出5kHz代替lOkHz，按公式计算：T =256 -5×10 5/5000 =256 -100=156=9CH用9ch代替原lOkHz的值OCEH频率高时，由于中断需要时间，会使频率降低，此时可适当减小初值进行补偿。如果需要高精度的频率，可将晶体改为24MHz。
2．逻辑测试读人LOG的电平，判别为“1”，则点亮L1，否则点亮L2。
