在用正脉冲触发的基本R-S触发器实验中，我们发现，当用手按往其中的一只开关不放。例如SB1，而用另一只手反复松开或按下SB2时，触发器的输出状态始终保持不变。这给予我们一种启示，假若按钮开关SB2接触不良，按下后，这期间可能有多次接通与断开的过程，但只要有一次产生高电平使触发器被置位，触发器输出端Q便跃升到高电平，并一直保持在高电平状态。这就避免了由于开关SB2接触不良，造成触发器的反复多次误触发。利用R-S触发器的这种功能，可以设计出一种防止开关接触不良、或反弹抖动的电路。

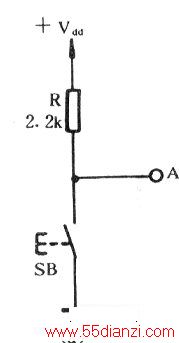

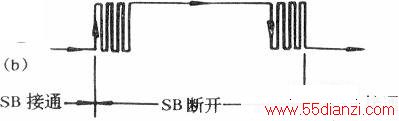

下图(a)为手动开关逻辑电平信号发生电路，当开关S接通时，在A点输出低电平，断开时输出高电平信号。因此，只要断开一次开关S，就能在A点输出一个正向脉冲逻辑信号。实际上，输出的逻辑信号波形如图(b)所示。为什么会在波形的前、后沿产生许多“毛刺”呢？这是因为常用的开关，即使接触非常良好，在开关过程中，触点总要有一个似接非接的过程，由于触点片的反弹跳动，会在极短时间内发生多次接通与断开，使得输出高、低电平变化不是理想地一次下跳与跃升，而是在开关接通与断开的瞬间，产生若干个寄生的脉冲信号，即波形图中的“毛刺”。这些寄生的脉冲信号，将会破坏数字电路的正常工作。

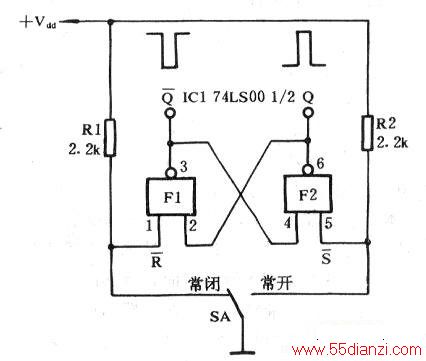

用R-S触发器的逻辑信号发生器。实验电路见下图。用74LSOO的两个与非门F1、F2组成负脉冲触发的R-S触发器。其两个反向输入端R、S分别与两个上拉电阻器（主要用于防止电源不稳所造成的脉冲干扰）R1、R2相连，并与微动开关的常闭、常开触点相连，微动开关的簧片接地。图中的控制开关SA也可以选用单刀双掷开关。通常，当微动开关SA未按下时，常闭触点与地接通，R为低电平L状态；常开触点悬空，S为H，此时触发器处于被复位状态，输出端Q为L。当微动开关按下时，S被接地，电平为L，R悬空，电平为H，触发器被置位，Q端为H。松开微动开关时，触发器重新被复位；这样，每按下微动开关一次，触发器的Q端便输出一个前后沿陡峭的正向脉冲逻辑信号。
本电路中所用的微动开关触点，虽然也会发生反弹抖动，只要不在常闭触点与常开触点之间反复接通抖动——当然这种程序的抖动是不会发生的，通常的抖动不会影响输出波形的变化。
本实验电路利用了R-S触发器的触发翻转、存储记忆作用，可以有效地防止开关的抖动，每按一次开关，可以产生一个正（或负）的脉冲，因此该电路又称为单脉冲电路，是一种理想的无抖动电子开关，将用于今后的时序逻辑电路的逻辑信号源中。
