自制一台电视监控报警联动控制器

　　目前电视监控系统已从单一的画面切换、监视，向多功能、联合控制的方向发展。例如金融系统的金库、操作室、复点室、微机房等要害部门，均提出了报警系统与启动灯光照明、视频切换监视、录像机记录联动工作的要求。为此，结合从事电视监控工作的实践经验，设计并自制了一台报警联动控制器，取得了预期的效果。
　　

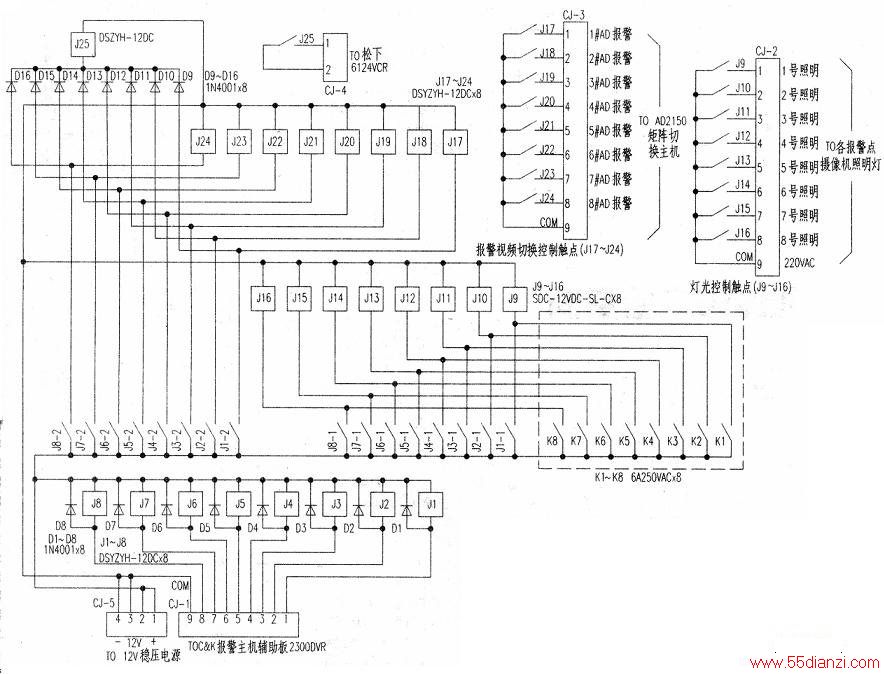

　　电路原理见附图。本装置设计为8路报警联动（当然也可以根据需要增减联动路数），由25只继电器、8只开关、16只二极管和连接插件、DC12V电源等组成。插件1（CJ-1）与C＆K报警主机辅助板2300DVR相连，其①一⑧端为报警输入端，接继电器J1—J8的线圈，⑨端为COM地端。插件2（Cj-2）是联动灯光控制触点，CJ-2的①~⑧端分别连接到继电器J9～J16的常开触点（NO端），⑨端为公共COM端，接220V电源火线，可组成8路灯控开关，任何一路继电器闭合，均能自动开启照明灯。插件3（CJ-3）是报警视频控制输出，其中①~⑧端分别对应继电器J17—J24的8对常开触点，连接到AD（或AB）系列矩阵切换主机的报警端ALARMSRELAY。插件4（Cj-4）是继电器J25的常开触点端子，与松下6124等长时间录像机相连。
　　
　　本机工作原理如下：当某路（例如第一路）报警传感器检测到异常情况后，C＆K报警主机判断后报警笛声响起，同时CJ-1的l号端变为低电平，继电器J1导通，其两组触点J1一1，J1-2均闭合。于是，一方面J9导通，J9的常开触点J9吸合，该报警点的灯光自动点亮，使被摄目标有足够的照度；另一方面，J17也导通，触点J17闭合，使AD2150等矩阵切换主机自动切换到该组摄像画面。
　　
　　K1—K8是安装在控制台上的小型开关，与J1—J8的第一组常开触点J1-1~J8-1并联，用于手动灯光控制。J17~J24还与J25组成一个或门电路，即无论J17~J24哪一路出现报警而导通，均可使J25吸合，启动录像机记录下该组画面。综上所述，本装置可以使报警、开灯、画面切换、录像等过程同步联动完成：
　　
　　使监控手段更加完善。
　　
　　本机使用器材
　　
　　J1～J8，J17~J25使用DSYZYH-S-12DC双触点小型继电器，其中J1—J8要用两组触点，J17—J25只用一组触点。J9~J16因触点串接于220V电源回路，同时考虑到带动大功率光源的需要，故选用SDC-12VDC-SL-C大型高质量继电器。二极管D1~D16选用1N4001。K1～K8选用6A250VAC小型开关。连接件选用台湾KAR301。
　　
　　制作工艺
　　
　　因继电器引脚多，且对钻孔定位精度要求较高，手工制作印刷电路板十分困难，故本机将继电器、插接件等元件有序排列，用结构胶（AB双管胶）将其牢固地粘在一块胶木板上，再将其他元件及连线一一焊接。工艺简单，接线灵活，本人只用了一天便焊接完毕。
　　
　　本机供电
　　
　　因所有继电器的工作电压均为12V，最大工作电流约0.8A，故可选用DC12V、1A的稳压电源，接到插件5（CJ-5）±12V端口即可。电源电可以用7812自制，但应加足够大的散热器，电源变压器也应有一定的余量，以适应昼夜不间断工作的需要。
　　
　　本机自投入工作以来，性能稳定、可靠，从未发生过误报现象。
