采用CD4069设计的声音指示灯

　　声音指示灯可以使我们“看见”声音，每当周围出现声音，哪怕是微小的声音，都会使本作品的指示灯闪闪发光。

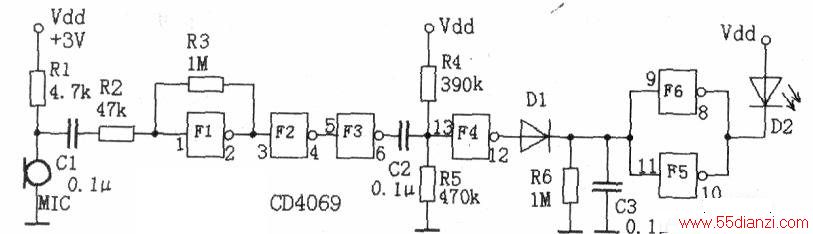

　　电路原理图见下图。声音由MIC变成音频信号，传送到由4069组成的音频放大器进行放大，放大后的信号经过检波电路变成脉动信号，推动发光二极管跟随声音信号发光。

　　当环境没有声音时，发光二极管不亮，整机耗电约为200μA。电路可不用电源开关。

　　制作与调试

　　MIC采用驻极体型。发光二极管采用直径3毫米的高亮度管。电源电压可采用3V或4.5V，视所需发光亮度而定，电压高则发光强。

　　整机按电路接好后即可工作。此时周围如果有声音，发光二极管D2就会闪亮。图中的电路灵敏度很高，可响应周围环境微小的声音。本机的灵敏度由R4与R5的值决定。比值R4/R5要求小于1，这个比值越接近1，灵敏度越高。如选用R4≈330k，R5≈470k，则灵敏度会下降。

　　如果使用的电池用旧了，其内阻增加，电路可能产生自激振荡，这时周围即使很安静，声音指示灯也会闪亮。消除的方法是在电源上并联一个100微法的电解电容。
