该报警器有两种功能，一是交流电源失电报警，另一是冰箱升温报警。冰箱升温的原因很多，如冰箱门未关严、氟泄漏、电机过热、压缩机故障、机械故障、电气故障等等。一般来说，冰箱可以冷冻到-21℃，有的可达-30℃。如果升温到-10℃报警，则有相当长的时间可以处理冰冻的食物，避免腐烂造成损失。
熔化传感器原理
本装置不是采用热敏电阻检测冰箱的温升，而是用自制的熔化传感器，这是该装置的主要特点。如果传感器采用热敏电阻，使用前需要预先定标，以测定报警温度时准确的电压值。而定标是一个麻烦的过程，需要一些设备，做起来比较困难。设计巧妙的熔化传感器则构造简单、制作容易、工作可靠。它是利用防冻液的低熔点（-10℃）性能，在冰箱升温到-10℃时抗冻液熔解，接通传感器中的常开接点，使报警装置发声报警。
防冻液被冻结在传感器小盒的顶部，刚开始熔化便脱离容器内壁下附，将附着在冻块下方的金属铝箔片压向接点，接通电路。改变防冻液和水的配比，便可容易地调整报警的温度，这比热敏电阻的定标容易得多。
注意：防冻液的主要成分为乙二醇，它有毒，发生泄漏会污染食物。为了安全，把熔化传感器放入一个塑料容器中，注意严格防止泄漏物四溢。

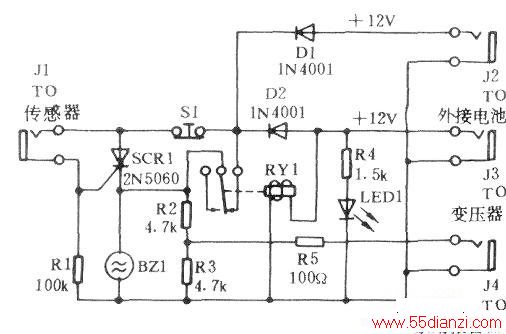

报警器电路如下图所示。结构简单，一目了然。图中儿接熔化传感器，J2接电池组，J3接电源变压器，J4接家用报警器。其核心是一个可控硅（即晶闸管）SCR1。熔化传感器动作时，常开接点闭合，通过J1向SCR1门极提供触发信号，使SCR1导通。SCR1导通后就像一个具有单向导电性的二极管。SCR1导通后向讯响器BZ1提供电流，使它发声报警。电阻R1可防止SCR1误触发（如受到电源来的干扰）。SCR1-经触发便持续导通，直到接下复位钮S1，才会使SCR1关断，令BZ1静音。变压器送来的12伏交流由J3接入，通过D2整流向电路提供12伏直流电源，只要交流电源不中断，继电器RY1一直吸合，断开它的常闭接点（右边为常闭）。LED1指示正常供电，R4作LED1的限流电阻。若交流电源失电，LED1熄灭，RY1释放，使常闭接点闭合，如图1所示的位置。该常闭接点旁路可控硅SCR1，使BZ1发声报警。此时电能是8节电池组经由J2、D1、常闭接点提供的。D1可避免电池组旁路交流电。D2防止电池组在交流失电时间LED1和RY1供电。交流电源失电时，SCR1已被旁路，复位按钮Sl不能停止BZ1报警。
无论哪一种类型的故障使BZ1发声报警，R2和R3构成的分压器都会向J4方向输出一个5伏的信号，可以用来激发一个家用报警器或别的报警装置。
制作熔化传感器
只用一些常见的材料，你就可以容易地做成熔化传感器。传感器的整个装置示如下图。
传感器小盒1由35mm胶卷盒制成。把条形磁铁6固定在胶卷盒盖上，磁铁使熔化传感器吸附在冰箱的铁搁板上。固定磁铁的方法是，先用一圆形铝片与盒盖4作螺栓连接，再用环氧树脂将磁铁粘合到铝片上。把敷铜板切成两片D字形，并排放在胶卷盒盖的内面，彼此不要接触，构成传感器的常开接点5。用两根特细导线和两D字形片分别焊接起来。导线要长，足以由冰箱中的传感器松弛地引至Jl。
在胶卷盒盖两侧钻两孔，细导线分别由两孔穿出。把敷铜板接点热胶合于胶卷盒盖上。
取两个35mm胶卷盒，量一盒乙二醇防冻液，另一盒量三盒水，混合成传感器中的抗冻液，然后将混合液装入小盒1，只装半盒。切一个圆形铝箔片3，直径比胶卷盒内径要小一点儿。小心地将圆片漂浮于混合液上，置入-21℃的冰箱中冻结，并用一冰箱温度计放在旁边测定其温度，读数应在-10℃以下。若未冻上呈烂泥状，应加入三茶匙水入混合液中，以提高其冰点。
换装新的混合液并再冻结这个传感器。一次冻上后，必须保持其冷冻状态。盖上盖，注意穿好细导线，将小盒翻转，混合液冻块2朝上。置于冰箱中需检测之处。传感器小盒带着磁铁置于一塑料小容器中，以防乙二醇泄漏四溢。若不想用乙二醇这种有毒物，可改用无毒的粮食酒精（医用酒精）以水稀释，但合适的比例需自已去试验，以此代替乙二醇混合液。
电子电路的安装

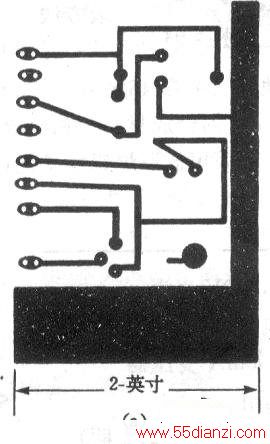

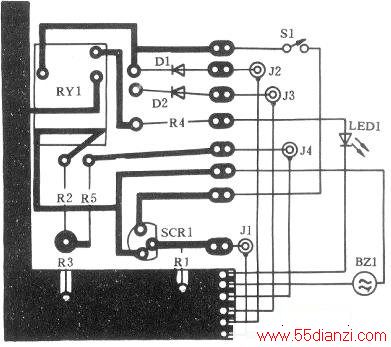

该电子电路的印刷电路板可按下图(a)所示的版型腐蚀，再按下图(b)的图形排列元件，焊接牢固即可。将作成的电路板固定在机壳中，机壳面板上装接LED1、讯响器、按钮、家’用报警器的出口、J1～J4插口。用环氧树脂将机壳粘结在一块大磁铁上，便于将装置安放在冰箱侧面或上部。
试验和装配

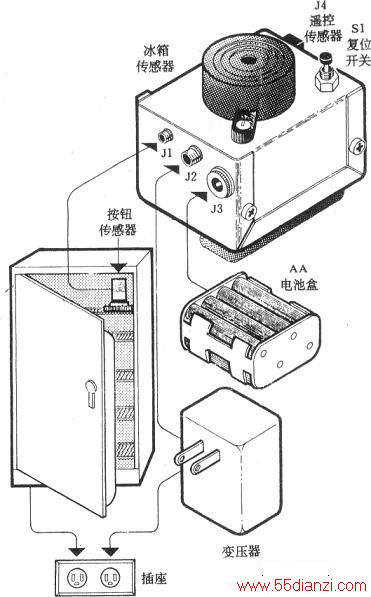

下图所示为该装置所有部件组装示例。
接上交流电源和电池，但暂不接熔化传感器，测试该装置。将传感器接点连通，同时将其短暂插入J1，讯响器将会发声，电路将能由J4输出5伏的信号（可引至家用报警器），若按下复位钮S1，讯晌器应能静音，5伏信号也将消失（变O伏）。拔下电源插头，装置将再次报警，再次输出5伏信号电压。
重新插上电源，按下复位钮。插上熔化传感器，使装置待用。下一步使冰箱熔化，用冰箱温度计监测温度，证明当冰箱温升至-10℃时，传感器确实触发。
