高空风筝夜晚警示灯的趣味设计

高空风筝夜晚警示灯的趣味设计

点击数:7377 次   录入时间:03-04 11:48:27   整理:http://www.55dianzi.com   告警-报警-安防电路

  高空风筝安装警示灯出于以下几点考虑:一是增加风筝美感;二是解决风筝夜晚放飞观测问题;三是高空安全警示作用,防止与空中飞行物体特别是飞机的起降相撞。

  1.电路简介

  简易风筝警示灯适用于小型风筝或弱风型风筝,且需自备电源。此类风筝的特点是个头小、负荷力差、放飞高度低。

  配用的警示灯应体积小、重量轻、用电省。

  简单的风筝警示灯电路如上图所示。由LM555组成自激多谐振荡器,振荡频率可在4.8Hz~0.3Hz(f=1.443/[(RP+2xR1)xC1]);发光二极管可在0.2s~3.5s闪亮一次,并由RP调定。LM555③脚输出的最大电流可达到200mA;LED1~LED24宜选用低电流、高亮度发光管,并进行适当串、并联。下图采用BTS系列频闪发光二极管,其主要品种有:BTS11405(红色),发光强度10≥0.8mcd;BTS12405(橙色),10≥1.0mcd;BTS33405(黄色),lo≥0.8mcd;BTS34405(绿色),Io≥1.0mcd。它们的额定工作电压VDO=5V,临界频闪电压为1.8V,最大工作电流IDD≤35mA,闪烁频率为f=1.3Hz~5.2Hz,开关占空比为1/3~2/3。

  当外加电压为2V、3V、4V、5V、6V时,工作电流依次为1mA、2.5mA、8mA、lOmA、18mA。由于管内含有振荡器,所以电路板简单,且重量轻。与图1相比,图1中LED同步亮灭,闪频由RP调整;而下图闪频由每个发光管自己控制。

  各LED管可集中摆放在风筝正面的适当位置,也可以用它们组成不同的图形或字型,放飞前闭合电源开关S,放飞结束关闭电源。


简单的风筝警示灯电路

  4288

  2.无线遥控风筝警示灯电路简介

  该电路适用于大型风筝或强风型风筝。这类风筝的特点是个头大、负荷力强、放飞高度高。因其受风面风力大,故可采用小型风力发电机自发电。为使供电稳定,还可同时安装镍镉电池,当风力大时向电池充电;风力小时再由电池供电。采用多只小灯珠串、并联,组成不同的图形、字形。上图和下图为“万事如意”字形无线遥控风筝警示灯原理电路。

  图中,F36-F/F36-J为一对无线信息传送组件,工作频率36MHz;工作电压9V~13.8V;接收灵敏度0.2mV,遥控距离5km—8km。发射组件F36-F的E端可输出5V直流电压供外电路使用,以保证A—D端输入的最大调制电压不超过6V。在图1、下图电路中,风筝放飞前闭合电源开关,LED警示灯便开始闪烁,在升空后无法关断电源而LED一直工作,直至放飞结束落地后,才能关断电源。而无线遥控风筝警示灯电路则可克服上述不足,只要操作地面遥控发射器电源开关S的通或断,就可方便地在任何时刻遥控风筝警示灯的亮或灭,这是遥控风筝警示灯电路的最突出的优点。

  遥控发射电路如上图,由LM555等组成振荡器,调RP改变振荡频率即改变警示灯光变化的快慢。

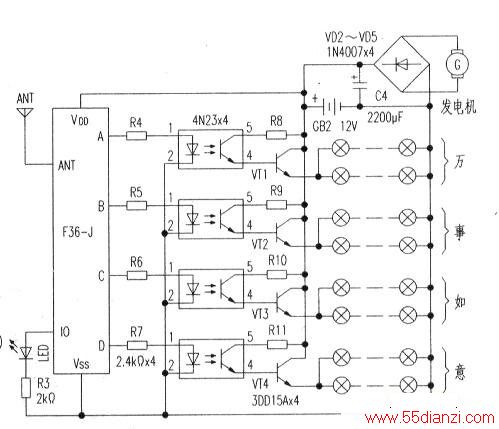

  CD4017是十进制计数器(译码输出),CP端时钟脉冲取自LM555的Q端。C3、R2组成上电复位清零电路,使Qo=1,加至F36-F的A端,对36MHz载波进行调制后,经天线ANT向空间辐射。此载波信号由下图电路接收,由F36-J解调(去载波)后使其A=1,经限流电阻R4使与其相连的光耦合器(4N23)输出级呈低阻抗,大功率晶体管VT1饱和导通,第一组小灯珠点亮,即“万”字发光;当LM555输出第一个脉冲时,CD4017的Q1=1,经F36-F的B端传给F36-J的B端,VT2饱和导通,“事”字发光;“如”、“意”字发光过程以此类推。当CD4017输入第四个脉冲时,Q4=1,通过隔离二极管加到CR端清零,此时Qo=l,“万”字发光,而后随着脉冲的不断输入,周而复始将“万事如意”有序点亮。

  G选用小型交流发电机,风叶用成品15英寸电风扇叶轮代替。GB2采用2号镍镉电池。小电珠采用2.5V/0.3A小电流彩色灯泡,根据所设计的字型(也可以设计成“天下太平”等)进行适当串并联。每组灯可先串联后并联,串联时的电压不能高出电源电压,并联时的电流不要高出VTl~VT4集电极最大允许电流。

42888

42889
