这款报警器，只要偷接电话的人拿起话筒或电话线断、短路，均会发出报警声，而用户使用则不报警。

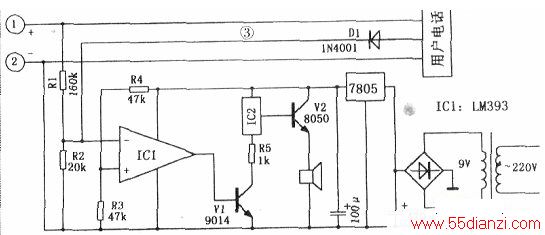

电路如下图。不用电话时，电话线上电压约45V，被R1、R2分压后，IC1的反相输入端有5v电压，而ICI的《正相输入端电压为2.5V（R3、R4分7805输出电压），故IC1输出低电平，V1截止。当偷接电话者拿起话筒（或电话线断、短路），电话线上电压只有6V（或0V），R1两端电压只有0.7V左右(或0V)，而IC1的正相输入端仍为25V，故IC1输出高电平，V1导通，IC2（任意音乐集成电路），发出音乐信号，经V2放大后推动扬声器发声。此时用户可靠起话筒，听一下是有人偷接电话还是电话线故障。图中③线是从话筒下面的开关引出的，平时③线为0V，D1起隔离作用。当用户拿起话筒时，③线上约有6V电压，通过D1加到IC1的反相输入端，故用户使用时不会报警。
本装置制作容易，元件易购，且可靠性高、耗电量小，只要元件质量可靠、焊接无误，可一次成功，适合初学者自制。
