自制家居综合平安报警控制电路

自制家居综合平安报警控制电路

点击数:7658 次   录入时间:03-04 11:39:27   整理:http://www.55dianzi.com   告警-报警-安防电路

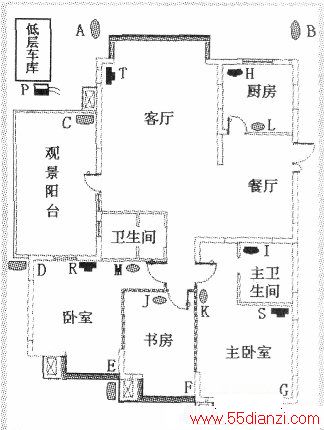

  这款家居综合平安报警控制电路是采用PLC控制的,在住宅安全防范中占有一席之地。下面以某套房做为设计控制依据,如下图所示。

  下图中,A、B是一对主动红外对射探测器,C、D、E、F、G是被动红外线探测器。H、I(如果卫生间装有燃气热水器)是燃气泄露报警器,J、K、L、M是火警探测器(开关量消防感温电缆),R、S、T是紧急救助按钮。P是车库门磁开关。门磁开关如右图所示。

  门磁开关安装于卷门和门框上,在卷门开合时发出报警信号。

  PLC控制系统设计的一般步骤:

  1.分析被控对象并提出控制要求

  详细分析被控对象的工作特点,提出被控对象对PLC控制系统的控制要求,确定控制方案。本文控制的要求是:用PLC设计一个分组报警的家居综合平安报警器。

  2.确定输入输出设备

  根据系统的控制要求,确定系统所需的全部输入设备和输出设备,从而确定与PLC有关的输入/输出设备,以确定PLC的I/O点数。

  本控制系统中,输入设备需要用到一个试灯按钮,一个报警测试按钮,一个报警应答按钮,一对主动红外对射探测器,五个被动红外线探测器,两个燃气泄露报警器,四个火警探测器,三个紧急救助按钮,一个车库门磁开关,一个车库报警时否投入使用选择开关,共有20个输入点。

  由于本控制系统输出采用指示灯分组报警、报警器公用的报警形式。因此输出设备需要用到红外探测器一组,红绿灯各一个;燃气报警器一组,红绿灯各一个;火警探测器一组,红绿灯各一个;紧急救助一组,红绿灯各一个;车库报警一组,红绿灯各一个;公用报警器输出一个;共有11个输出点。

  3.选择PLC

  面对众多生产厂家的各种类型PLC,它们各有优缺点,能够满足用户的各种需求,但在形态、组成、功能、网络、编程等方面各不相容,没有一个统一的标准,无法进行横向比较。但可以通过以下几方面的考虑,挑选到适合的产品。

  (1)I/0点数

  I/O点数直接影响PLC价格。在自动控制系统设计之初,就应该对控制点数有一个准确的统计,这往往是选择PLC的首要条件,一般选择比控制点数多20%~40%的PLC。这有几方面的考虑:可以弥补设计过程中遗漏的点;能够保证在运行过程中个别点有故障时,可以有替代点;将来增加点数的需要。

  (2)工作环境

  工作环境是PLC工作的硬性指标。自控系统将人们从繁忙的工作和恶劣的环境中解脱出来,就要求自控系统能够适应复音、信号屏蔽、工作电压等。各款PLC不尽相同。一定要选择适应实际工作环境的产品。

  (3)通信网络

  现在PLC已不是简单的现场控制,PLC远端通信已成为控制系统必须解决的问题,但各厂家制定的通信协议千差万别,兼容性差。

  (4)编程

  程序是整个自动控制系统的“心脏”,程序编制的好坏直接影响到整个自动控制系统的运作。编程器及编程软件有些厂家要求额外购买,并且价格不菲,这一点也需考虑在内。

  为了便于学习,还是采用日本三菱FX2N一64MR型PLC。



www.55dianzi.com

  4.分配I/O点并设计PLC外围硬件

  (1)输入、输出点的I/O分配,如下:


X000 试灯按钮(判断全部灯的好坏) X001 报警钡4试按钮(判断各组报警是否正常) X002 报警应答按钮(消闪及停止报警声) X005 紧急救助按钮1 X006 紧急救助按钮2 X007 紧急救助按钮3 X010 主动红外线检测 X011 被动红外线检测1 X012 被动红外线检测2 X013 被动红外线检测3 X014 被动红外线检测4 X015 被动红外线检测5 X016 车库门磁    X017 车库报警是否投入使用选择开关 X020 燃气泄露报警1 X021 燃气泄露报警2 X022 火警探测器1 X023 火警探测器2 X011 被动红外线检测1 X024 火警探测器3 X025 火警探测器4 Y000 声音报警器(共用报警器) Y003 无紧急救助指示灯(绿灯) Y004 紧急救助指示灯(红灯) Y006 红外无非法入侵指示灯(绿灯) Y007 红外非法入侵指示灯(红灯) Y010 车库正常指示灯(绿灯) Y011 车厍非正常指示灯(红灯) Y013 燃气无泄露指示灯(绿灯) Y014 燃气泄露指示灯(红灯) Y016 无火警指示灯(绿灯) Y017 有火警指示灯(红灯)

  为了便于编程,应把相关的I/O接口编在一起,另外要注意把公共部分的I/O接口排在前面,如上表中的X000、X001、X002对应试灯按钮、报警测试按钮、报警应答按钮。这样编程不容易出错。

  (2)设计plc外围硬件

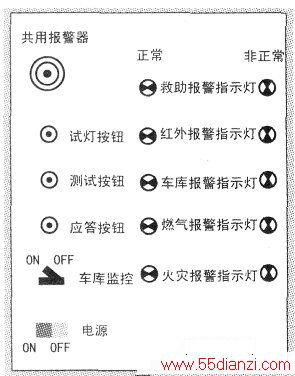

  按下图布置控制箱接线。

  5.程序设计

  根据系统的控制要求,采用合适的设计方法来设计plc程序。程序要以满足系统控制要求为主线,逐一编写实现各控制功能或各子任务的程序,逐步完善系统指定的功能。

  家居综合平安报警器由于采用指示灯分组报警、报警器公用的报警形式。因此在程序设计时要考虑把程序设计成公共程序与分组报警程序两部分,这样一方面可以使程序变短,另一方面也使程序便于理解,不容易出错。

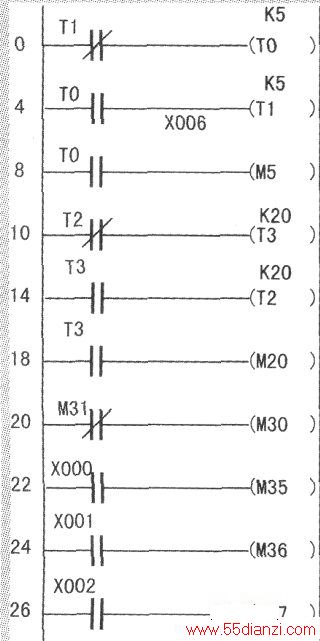

  下图的程序为家居综合平安报警器的公共程序,在程序中,O一9步M5产生O.5秒的脉冲,用做报警器的快闪源。10—19步M20产生2秒的脉冲,用做报警器的慢闪源。M30为恒压源,M35、M36、M37分别代表试灯、报警测试、报警应答。

42577

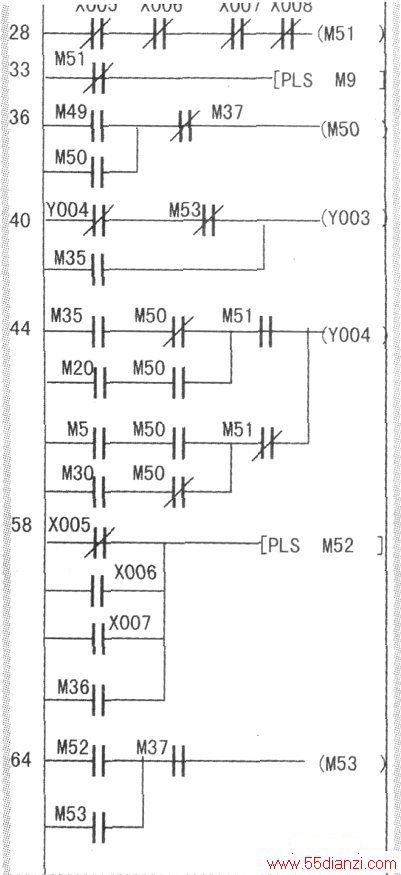

  下图的程序为家居综合平安报警器第一组报警程序,即紧急救助报警程序。

  在程序中,28-32步为紧急救助按钮1、2、3和报警测试按钮,控制辅助继电器M51。如果紧急救助按钮1、2、3和报警测试按钮有一个触点闭合,辅助继电器M51断开,使程序33步中的辅助继电器M51触点闭合,辅助继电器M49得电一个扫描周期,程序36步中的辅助继电器M50自锁闭合。40—43步为紧急救助报警组绿灯显示,Y003(绿灯)、Y004(红灯)互锁。串接一个M53的目的是保证在红灯闪时,绿灯不会亮。

  程序44-57步用于产生红灯的快闪和慢闪信号,其中M35、M20、M5、M30为共用辅助继电器,以下各组的报警都需要用到它们。而M49、M50、M51、M52、M53辅助继电器只在本组报警中用到。

  程序58-67步用于控制本组声音报警器。紧急救助按钮1、2、3和报警测试有一个触电闭合.辅助继电器M52得电一个扫描周期,程序中的辅助继电器M53自锁闭合。发出声响,只有在应答按钮按下闭合时声响才停止。

47588

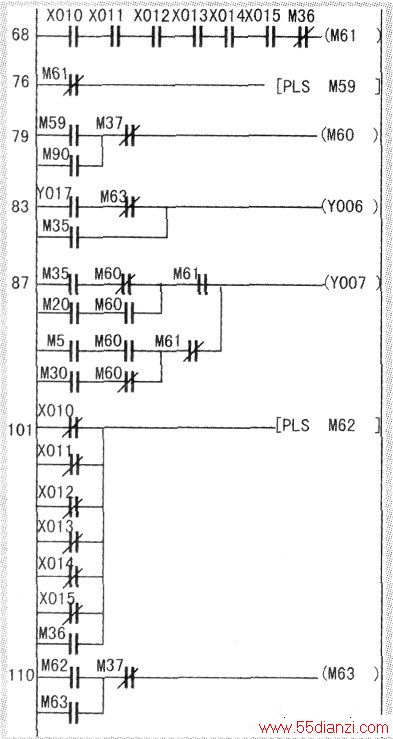

  下图的程序为家居综合平安报警器第二组报警,即红外非法入侵报警程序。程序主要不同就是用M59、M60、M61、M62、M63替代原来的M49、M50、M51、M52、M53。而程序设计原理与第一组紧急救助报警程序相同。

75688

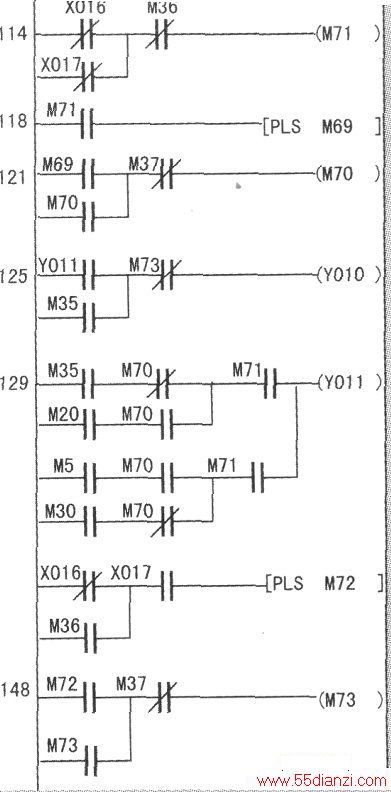

  下图的程序为家居综合平安报警器第三组报警,即车库报警程序。在程序的114步,增加了一个×17,车库报警是否投入使用选择开关。这样更有实用性。例如,晚上需要车库报警监控时,把开关拨到ON,白天自己要去开车时,把开关拨到OFF。另外程序主要不同就是用M69、M70、M71、M72、M73替代原来的M49、M50、M51、M52、M53~,而程序设计原理与第一组紧急救助报警程序相同。

74888

  下图的程序为家居综合平安报警器第四组报警,即燃气泄露报警程序。程序主要不同就是用M79、M80、M81、M82、M83替代原来的M49、M50、M51、M52、M53。而程序设计原理与第一组紧急救助报警程序相同。

[1] [2]  下一页
