静脉输液自动声光报警器

　　静脉输液自动声光报警器，是一种用于人体静脉输液过程的声光自动报警装置，这种装置在人体静脉输液的液体即将输完时，自动发出音乐声和灯光闪烁，来提醒病人及医护人员，确保输液的安全。
　　

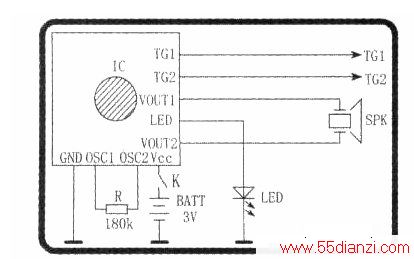

　　下图是静脉输液自动声光报警器原理图，它由发光二极管LED、蜂鸣器SPK、音乐芯片IC、纽扣电池BATT、振荡回路电阻R等组成。使用前将静脉输液自动声光报警器夹在输液针尾部的金属部分，作为检测端TG1的一个电极，检测端TG2夹在一次性输液管上面的金属电极（由一次性输液管厂家制作，与输液针尾部的金属部分距离约为0.5mm)，合上电源开关K，音乐芯片IC得电工作，输液的液体流过TG1、TG2电极，在TG1、TG2电极之间有一个100kΩ左右的液体电阻（电阻大小由药液的成分决定），此时音乐芯片IC内部的报警电路不工作，发光二极管LED不亮，蜂鸣器SPK不发声报警声；随着输液时间的延长，一旦药液降到TG1电极以下，TG1、TG2电极之间的液体电阻突然增大至无穷大，音乐芯片IC内部被触发工作，蜂鸣器SPK发声报警，发光二极管LED闪烁指示，起到提醒病人及医护人员的目的。

　　下图是音乐芯片实物图，它是利用成品断线报警器音乐芯片改制的。音乐芯片是一种比较简单的语音电路，它通过内部的振荡电路，再外接小量分立元件，就能产生各种音乐信号。目前音乐芯片被广泛应用在生日音乐卡、电子门铃、电子玩具、电子钟、家用电器等场合。

　　

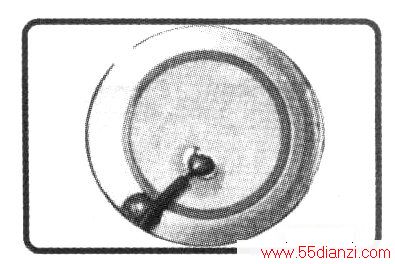

　　下图蜂鸣器SPK，它采用圆形压电陶瓷片，体积小，重量轻，可与音乐芯片匹配。

　　

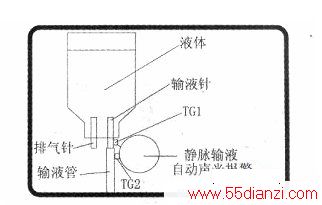

　　将蜂鸣器、音乐片、检测端等按图1连接好，装上纽扣电池，塑料外壳，就可以使用了，具体使用参见下图。
