利用不可见光制作报警装置

     利用红外发光管发出的不可见光制作报警装置是十分适宜的。当物体或人体通过警戒区时，红外光被遮断，报警装置就会立即发出报警信号。它具有可靠性高、寿命长、抗干扰能力强等优点。

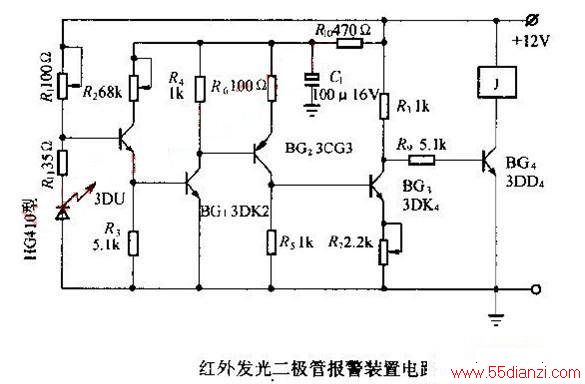

    报警装置电路如图。电源接通后，砷化镓红外发光二极管即发出红外光。这些红外光被光电三极管3DU接受，3DU内阻下降，使BG1、BG2、BG3导通，BG4截止，继电器j不动作。点那个红外光被物体或者人体遮住后，3DU内阻变大，使BG1、BG2、BG3截止，BG4导通，继电器J动作，接通报警装置，发出信号。

    在选择元件时，发光二级管应根据控制距离的大小来选择。控制的距离小时，可选用小功率发光管，如HG410系列，使用时应注意工作电流不要超过30 mA;控制的距离较大时，可选用HG500系列或GH520系列。

    调试时应先接入红外发光二极管，并使其有一定的工作电流，然后再接入3DU、BG1、BG2。此时用万用表测量R5两端电压，当有红外光照射时，R5两端电压应该升高;若R5两端电压无变化，此时可调R2和检查电路是否按错。若电路无误，可适当减小R1，以增大发光管的工作电流，也可采用缩短发光二级管和光电三极管间距离的方法来解决。R5两端电压正常后接入BG3、BG4，并调节电阻R7，使继电器正常工作。
