视力保护灯光提醒电路

　　视力保护灯光提醒器在光线充足的情况下没有反应，当光线减弱至一定程度时，就会发出闪亮的灯光，提醒人注意环境光线不足。从而达到保护视力的功能。
　　

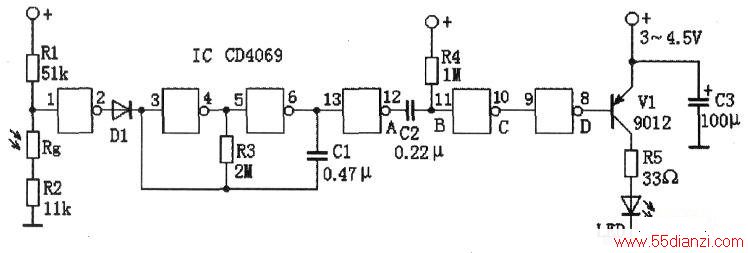

　　电路原理电路图见下图。电路由光线检测电路、受控脉冲振荡器、微分电路、整形电路、驱动电路和灯光显示组成。光线检测电路由光敏电阻Rg、电阻Rl、R2组成分压电路，使得在光线比较亮时，受控脉冲振荡器不工作；当光线较暗时，非门1电路翻转，受控脉冲振荡器工作，产生方波脉冲；方波脉冲通过R4和C2组成的微分电路变成宽度约为0.2秒的窄脉冲信号；由9012将窄脉冲放大，驱动发光二极管发出固定频率的闪亮灯光提醒信号。
　　
　　制作要点
　　
　　本电路可在面包板上进行组装。为了得到更好的效果，发光二极管一定要用高亮度的。一种蓝色发光二极管是较好的选择。它在相同电流下，可以发出比红色高亮度二极管强上百倍的光线，其驱动电压在2.8V，可以采用3V电源供电：
　　
　　当然，这种器件目前比较贵。此外，电源电路中的旁路电容的作用在这个电路中很重要，一定要用l00μF以上的。可以采用5号、7号或者钮扣电池作为电源。
