电缆线防剪报讯机设计与制作

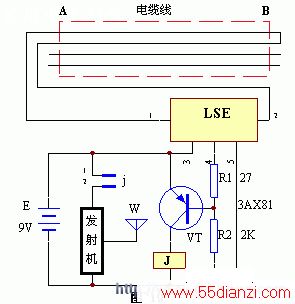

　　该装置的电路工作原理见图19。在农村特别是偏远的地区，一些不法分子常常破坏国家的通讯设备，电缆线是他们作案的主要对象之一。我们可以每隔2－3km设置一个无线报讯器，其原理很简单，将电缆线中的两根导线作为传感器开关接到LSE的①、②脚回路上，当电缆线完好时，LSE的④脚输出高电平，此时三极管VT截止，继电器J释放，发射机不工作。
　　一旦有人剪断电缆线A、B，企图窃走，引起LSE①、②脚回路断开，导致LSE的④脚由原来的高电平变为低电平，此时三极管VT导通，J吸合，发射机工作，向收讯中心发射特定的盗情信号，就知道是哪个线段内有人破坏或其它原因将电缆弄断，即该派人赶赴现场。
