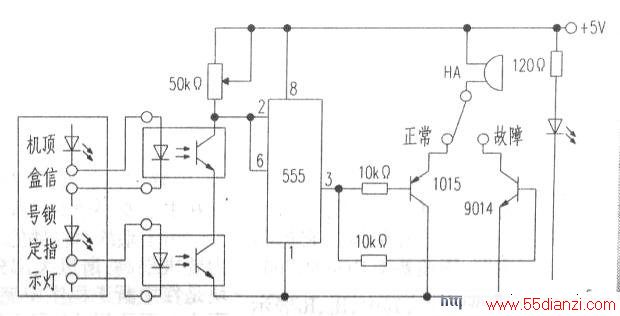

此报警器，原理如下图所示．由555电路和讯响器组成触发报警器。将两路光机输出的射频数字电视信号引出来分别按上机顶盍，机顶盒调到任意可正常收看的频道。从机顶盒信号锁定指示灯串联接人光电耦合器，串接的目的是为了保留机顶盒信号锁定指示灯的功能不受彩莉，为实际查看信号故障情况增加了便利条件。引出锁定信号，两个光电耦合器输出端串联接人报警器。当两路信号都正常时，两个光电耦合器都导通，报警器钮子开关拨到正常一端，报警器不响。当其中任一路信号不正常时，其中一个光电耦合器中断，触发报警器报警，提醒工作人员查看双回路设备工作指示，及时通知市公司检修，同时将报警嚣钮子开关拨到故障一端，切断报警声响；等到信号恢复正常时，机顶盒锁定指示灯点亮，光电耦合器导通，再次触发报警器报警，工作人员即知道故障回路已经修好，遂将报警器钮子开关拨到正常一端，切断声响，报警器从此开始监控下一次故障，而且可以及时将信号恢复的情况反馈给市公司。
该报警器制作简单，但是非常实用，安装半年多，每次都能及时发现信号回路故障，及时通知市公司检修。尤其是还能及时了解到检修好后信号恢复的情况，从而有效保障了电视信号的安全播出。
制作说明：
元器件选择如图所示．HA用THDz等有源一体蜂鸣器，光电耦合器选用彩电开关电源用光耦即可，电源采用光纤收发器使用的5v成品电源，既可靠又耐用。机顶盒选用带有信号锁定指示灯的，笔者使用的是新大陆牌数字电视机顶盒。制作时锁定信号可从机顶盒的一个伴音通道引出，当然要将伴音输出插座从机顶盒电路板分离开，这样不用从机顶盒内引出线来，只要用莲花头的音频线在机顶盒外连接即可。机顶盒输出的视、音频电视信号还可用来作监视信号源。报警器可装在一个掏空的电视分配器盒子中。
