磁敏传感器(干簧管)实验电路

　　1：干簧管实验电路(a)
　　
　　所需元件：2．5V小电珠1个、干簧管1支、2节5号电池盒、37mm×50mm万用印刷板1块、条形磁铁1个。
　　

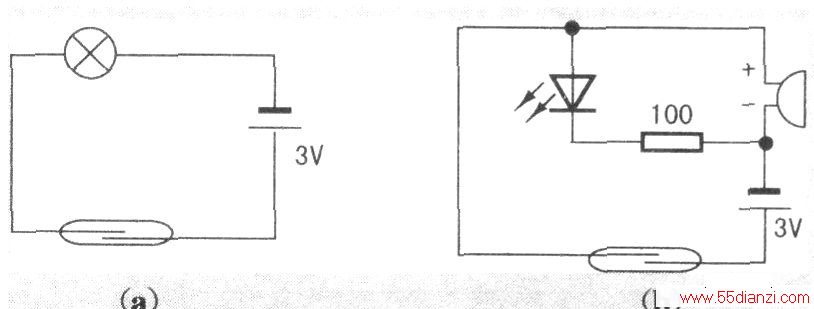

　　如下图(a)所示，我们采用普通干簧管和一支小电珠和3V电池组成实验电路，该电路既可以在实物投影下做演示实验，也可以做学生分组实验。实验用磁铁可选用物理实验室现成的条形磁铁。所有元件均安装在万用印刷板上。实验时将条形磁铁靠近干簧管，干簧管两金属片即接通，小电珠发光。磁铁远离干簧管，干簧管金属片则断开，小电珠停止发光。
　　
　　安装注意：安装干簧管时，两端的引线不要由根部直接弯曲，以防玻璃管破碎。

　　2：干簧管实验电路(b)
　　
　　所需元件：高亮度发光二极管1支、1／4W100Ω炭膜电阻1支、3V有源蜂鸣器1支、干簧管1支、两节5号电池盒1个、37mm×50mm万用印刷板1块、条形磁铁1个。
　　
　　下图(b)所示，是利用于簧管控制的一组声光报警电路，实验效果比较生动。该电路同样可以做演示实验和学生分组实验。电路中所有元件均安装在万用印刷板上，其中发光二极管长引线为正极、短为负极。T00Ω限流电阻是为保护发光二极管而串接的。
　　
　　蜂鸣器为有源蜂鸣器(内含振荡电路)。接入电路需注意正、负极。有源蜂鸣器通常为长引线为正、短引线为负。
