一、制作步骤
防盗报警器控制采用的可编程控制器是日本三菱FX2N一64MR型PLC。

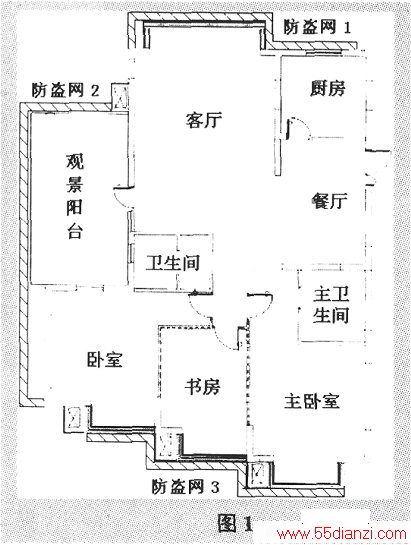

以下图示套房为例，制作步骤如下。
第一步：PLC接上电源线，L接火线。N接零线。

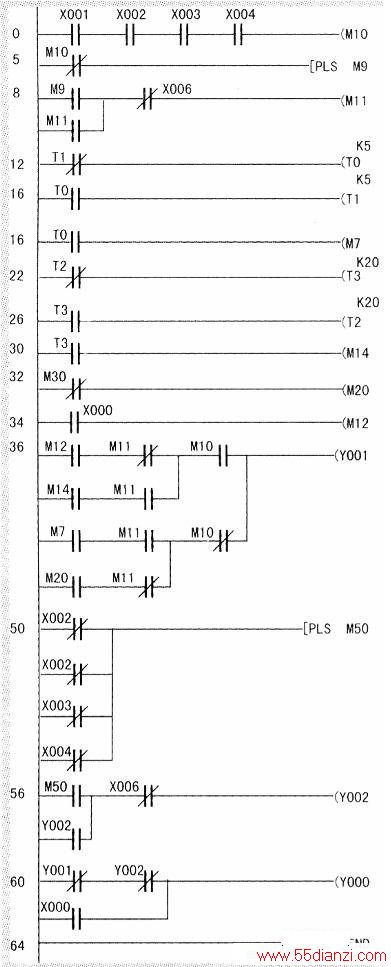

第二步：把下图所示PLC程序编写到三菱PLC专用软件里(swopc—fxgp—win一c。可从网上下载)。
第三步：计算机编程后，把程序下载到PLC。
第四步：切断PLC电源。

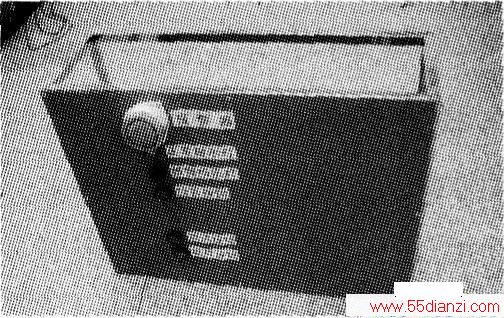

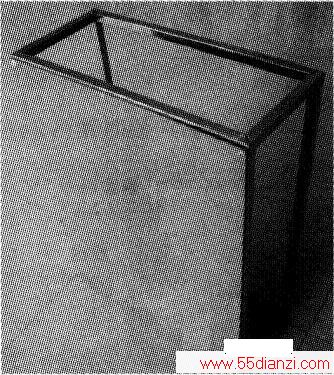

第五步：制作一个防盗控制箱，长宽高为40cmX60cmX20crTl左右；也可以到不锈钢制作店加工。如下图所示。
第六步：购买红绿指示灯、按钮、报警器、漆包线、接线排等，如下图所示。
第七步：在防盗控制箱上钻六个孔。如下图所示

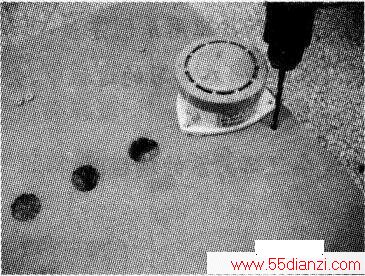

第八步：安装报警器，如下图所示。

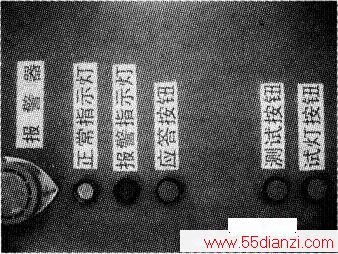

第九步：安装红绿指示灯、按钮。如下图所示。

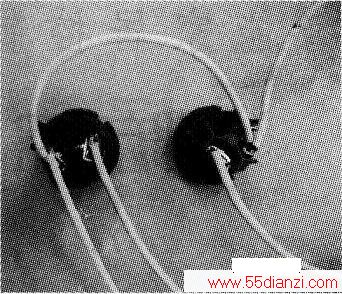

第十步：指示灯接线，如下图所示。

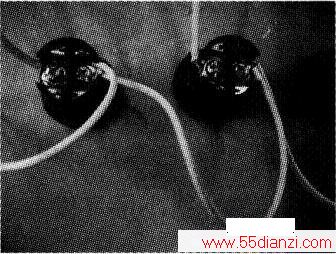

第十一步：按钮接线，如下图所示。

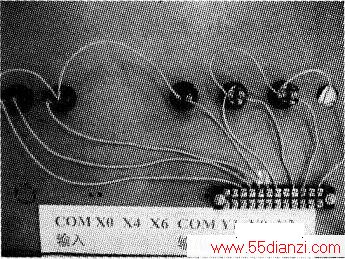

第十二步：指示灯、按钮、报警器引到接线排及对应PLC端口的分配。如下图所示。

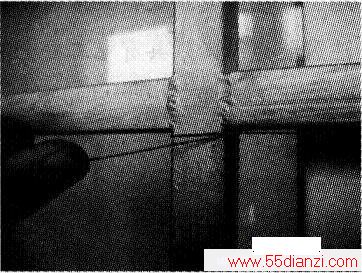

第十三步：在防盗网上绕上漆包线，如图所示。
第十四步：把绕在防盗网上的漆包线引到控制箱(如果是新房子，可以与导线一起预埋)，漆包线的端头用刀刮去漆，防盗网1、防盗网2、防盗网3的漆包线分别接到PLC的X001、X002、X003。漆包线的另一端接到输入公共端COM。安装后的效果图所下图所示。
二、I/O口分配
I/O口分配如下表所示。
三、主要程序说明
在PLC程序第12～20条中，M7发出0.5s的脉；中信号作为快闪信号，第22～30条M14发出2s的脉冲信号作为慢闪信号。当某监视(例如防盗网1)漆包线断开时，X001断开，辅助继电器M10断开，常闭触点M10闭合，PLS产生上升沿触发，辅助继电器M11闭合。常开触点M11闭合，报警指示灯Y001发出快闪及报警：“大家起来抓小偷”。
如果觉的报警声影响你喊叫，那么可以按下应答按钮。
X006断开，报警声就停了。常开触点M11断开，常闭触点M11闭合，报警指示灯、(001从闪光状态变为常亮。
如果小偷打开防盗网，听到报警声，发现漆包线断开，马上把漆包线接上。想把声音消除。
但这种做法对本控制系统没有用，在设计程序中，只要漆包线断开，即使再接上，报警声仍然大叫，除非在控制箱按下应答按钮才能消声。
