自行车防盗电路

　　这种自行车防盗电路的核心是一只用直流微型马达实现的自行车轮子转动检测器。可以利用废弃光驱中的微型马达（主轴马达），制作一只外圈套有橡皮垫圈的摩擦轮，紧紧套在马达的主轴上。然后将它固定在自行车的后轮上。就和一只现成的发电机一样。
　　

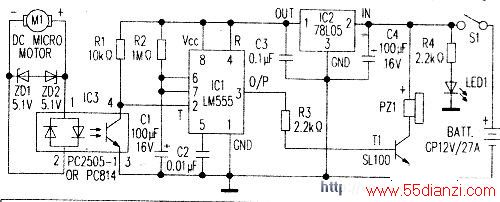

　　使用时接通电源开关，电路从小型12V电池获得电源。电源指示灯LED1点亮，R4用以限制LED1的电流。CMOS版的LM555（IC1）单稳电路经稳压芯片78L05（IC2）取得电源。
　　
　　在自行车停着不动时，单稳电路IC1的输出脚③为低电位，电路处于待机状态。如果小偷对自行车实施盗窃。不论自行车轮子正转还是反转，都会使直流马达在其输出端子产生一小的直流电压。足以使光耦合器IC3（PS2505-1或PC814）中的LED发光.结果IC3中的晶体管导通。使单稳电路IC1触发脚②的电位拉低，单稳电路被触发。输出脚③的高电位立即驱动晶体管T1.蜂鸣器PZ1发出报警声。报警声可维持2分钟。报警时间长度可以通过改变R2和C1的值调节。
　　
　　
　　稳压二极管ZD1和ZD2用作光耦合器IC3的保护电路。电池采用小型电池。PZ1采用12V有源高音调输出的蜂鸣器。
