浸水报警器电路

　　工作原理

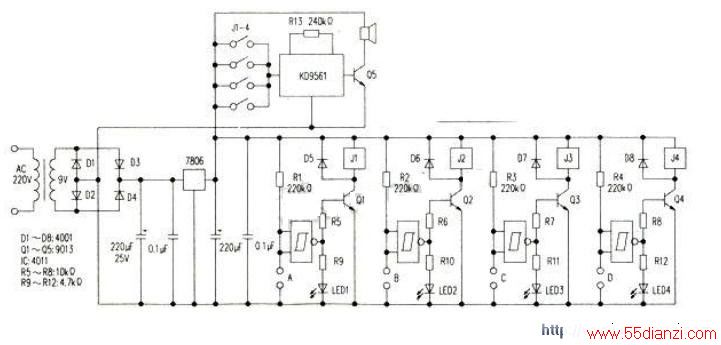

      若设备的浸水探头被浸湿。报警主机立即鸣笛报警。本装置由浸水探测器和报警主机组成，如附图所示。该报警器共有4路，每路由水敏探头、4-2与非门CD4011，三极管（驱动功能）、继电器，四声报警音乐片以及电源等组成。正常情况下，Q1~Q4是截止的，各继电器J1~J4不工作，四声片无声。当某一路水敏探头探测到该地浸水时，探头两电极短路，对应CD4011的某个门输出高电平，三极管导通，继电器工作，J1~4某个触点接通。KD9561发出报警声，说明机房某区域已浸水，待机主即时查找原因，以便排除机房的浸水。

　　该附图电路简单，所用原器件已在图中标示出，只要接线无误，一装即成。
