PF／PS系列压力传感器为松下电工制造，利用压电电阻构成应变计以检测压力。外形为双列直插6脚封装，腹部设有压力导入管。当从压力导入口导入压力本电路可以在自来水停水的情况下，及时提醒你供水恢复。

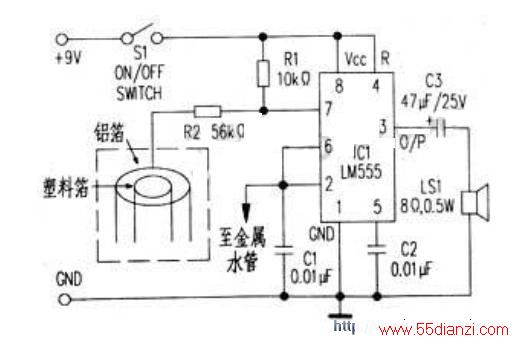

电路的核心部件是一只自制的自来水检测器，你可以用两块箔片：一块是铝箔，另一块是塑料箔片，将它们放在一起卷成圆筒形，大小以能放进自来水龙头为宜。将一根导线的一端连接检测器圆筒的铝箔，另一端连接电阻R2。为完成检测环路，需再用一根导线将IC1的②、⑥脚和水龙头或自来水管连接在一起。
定时器555芯片被连接成多谐振荡器，而多谐振荡器只有在水龙头中有水流过时才能正常工作。如果遇到停水，IC1不会产生振荡。遇到停水时，只要合上S1，一旦自来水恢复供水。即使水龙头是关闭的，检测电路也能通过自来水完成回路，使IC1产生lkHz的振荡，经由③脚和C3送至扬声器LS1放出1kHz的提醒声。1kHz的提醒声一直保留到断开S1或将检测器圆筒从水龙头中取出为止。电路用9V电池供电。
