本报警器使用一只隐藏在门窗上的廉价压电蜂鸣器X1作为传感器。这种蜂鸣器具有双向压电效应：当在其两端加上电压时，它的压电陶瓷材料会产生机械变形而发出震动声音；反之，当它受到盗贼破门入室时产生的机械震动声音时，在其两端就会产生相应的输出电压。这里利用后一种特性，使它起到震动式传感器的作用。

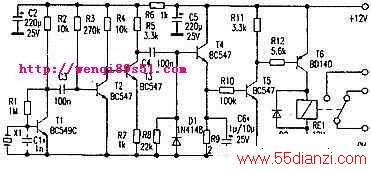

如图所示，压电传感器X1产生的电压由晶体管T1等组成的第一级放大器放大约100倍。晶体管T2起检波的作用，其集电极电压只有50mv。由于R3将T2的基极直接接到电源正线，T2总是处于导通状态而不起放大作用。如果需要增大放大倍数，可将R3的上端改接到T2的集电极。晶体管T3提供约3倍的电压增益，并驱动脉冲检波器D1。当输入的脉冲电平足够高时，T4迅速向C6充电。脉冲过后，C6通过R9和R10及T5基射极组成的高阻抗电路缓慢放电，此放电时间决定了继电器的接通时间。因此C6所需的容量需要通过试验来决定，其值可在1uF－10uF
之间选定。压电传感器X1应使用屏蔽电缆接到本电路的输入瑞，而且电缆应尽可能短。如果出现射频干扰，则可如图中虚线所示，在T1基极与地之间加接一只旁路射频干扰的lnF瓷介电容器。使用中，已知震动源(如正常环境下产生的各种声音)应尽量远离传感器，以免引起误触发。当继电器不工作时，本电路耗电只有几个毫安。
感兴趣的读者可以在实验面包上按图插接实验以取得最佳灵敏度。
