煤气灶熄火报警器

    目前，许多家庭用煤气和液化石油气烧水做饭。有时汤水溅出可能将火扑灭，如果无人发现，煤气溢出是非常危险的。有了下图所示的煤气灶熄火报警器就可避免由此造成的事故。当煤气灶熄火时，报警器发出报警信号。

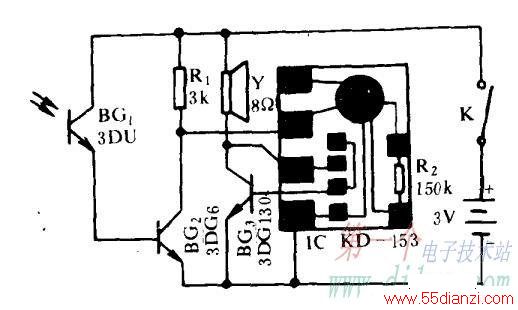

    在煤气灶点燃后，闭合电源开关K，电路处于工作状态。光敏三极管BC1，受火焰光的照射，呈低阻状态，晶体管BG2，饱和导通．与BG，集电极相连的音乐集成片IC的触发端处于低电位，IC不工作，扬声器Y不发声。 字串5

    若煤气灶在燃烧过程中因故突然熄灭，BG1失去强光照射，其内阻变大，BG2退出饱和而趋干截止，IC的触发端处于高电位，IC工作．所发出音乐信号经晶体管BG3，放大推动Y发出报警，提醒主人关闭煤气阀门。

    除图中注明外，晶体管BG1和BG2的β≥50。
