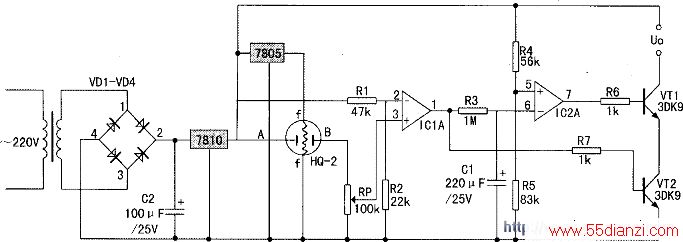

原理图如图所示，整个电路分电源、检测、定时报警输出三部分。电源部分将220V市电经变压器降至15V，由VD1-VD4组成的整流电路整流，并经过电容C2滤波后供给后面的电路。烟雾检测器件HQ-2所需10V和5V的直流电源由三端稳压器7810和7805供给，两只运算放大器IC所需1OV电源也由7810供给。
原理说明
HQ-2气敏管A，B之间的电阻在无烟环境中为几十千欧，检测到烟雾时其阻值可下降到几千欧。一旦气敏管检测到周围有烟雾的存在，则其A、B之间的电阻迅速减小，此时IC1通过电位器所取得的分压随之增大，比较器IC1迅速翻转，使得VT2导通。由于IC2在IC1导通之前输出高电平，因此VT1已处于导通状态。所以只要IC1一翻转，输出端Uo便可以输出自己设定的报警信号(如闪光，语音等)。IC1翻转后，由R3，C1组成的定时器开始工作。当电容C1被充电达到阈值电位时，IC2翻转，VT1关断，报警信号停止输出，烟雾消失后比较器复位，C1通过IC1放电。电路恢复原来状态。
元件选择
(1)检测器件选用HQ-2气敏管。
(2)IC选用LM324。
(3)VT1，VT2选用3DK9晶体三极管。
(4)其他元件如原理图所示，无特殊要求。
制作与调试
本设计只需按常规制作，安装无误即可成功，无须特别的调试。改变R3的阻值可改变报警信号的长短。而通过调节电位器RPl可改变比较器IC1的阈值电位，也就改变了系统的灵敏度。电路工作时，气敏管会发热一段时间，那是因为加热回路电压烧去气敏电阻表面污物，属于正常现象。
电路实用扩展
现在市场上很多类型的气敏传感器其工作参数和管脚排列都差不多，如检测煤气的UL-281、检测各种可燃气体的MQN-10等，它们的测量回路电压、加热回路电压、加热电流等工作参数都相同，因此只需将此气敏管代替图中的HQ-2，而不需改变其它元件，就可以制成相应的煤气报警器、可燃气体报警器等。
此制作简单，且易成功，初学者不妨试试。因为有220V供电，请注意安全!
