用自制压力传感器制作的防盗报警器电路

   报警电路采用一块自制的压力传感器，它用两块铜箔印制板中间夹一块海绵组成像可变电容那样的传感器。

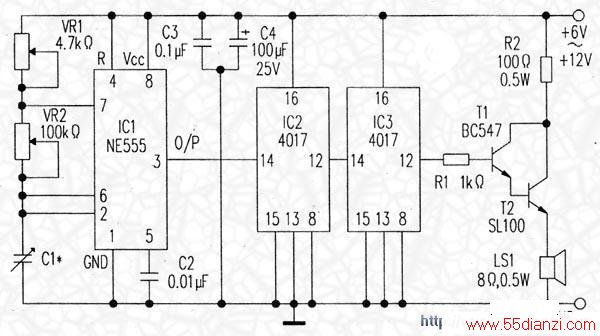

    具体制作这种压力传感器(即图中的C1)时，取两块面积为6.5cm×6.5cm的PCB铜箔．板，在铜箔面上涂覆一层清漆，再在铜箔板中间夹一层2.5cm厚的软海绵，最后用绝缘胶带固定好。在铜箔夹板的两个铜箔面各焊接一根绝缘皮软导线，再将这两根导线连接至报警电路的输入端。

    当无压力加到传感器板面时．传感器C1的电容小于10pF，这时接成多谐振荡器的NE555芯片不起作用。当有压力加到传感器板面时，两块铜箔板之间的距离就减小。电容可以增加到50pF。因此传感器的作用相当于555振荡器电路中的一只可变电容。C1增加后，振荡器电路就立即投入工作。

    IC1的振荡频率约为350kHz。此频率作为输出信号送到两只4017十进计数器，第一只十进计数器IC2将350kHz分频为35kHz信号．35kHz信号再用第二只十进计数器IC3分频为人耳听得见的3.5kHz音频。3.5kHz音频信号经T1和T2放大后驱动扬声器发出报警声音。

    具体使用时，可将压力传感器放在家里入口处的门毯下面，并将扬声器放在家里适于监听的地方。当有陌生人踏上门毯时，电路就发出告警。电路可用任何6～12V的直流电源供电。
