防小孩走失的报警器电路制作

   该装置由发射器和接收器组成，将发射器放入小孩的口袋里，接收器由大人拿着，当小孩离开大人的距离超3m(米)时，接收器便发出报警声，提醒大人注意，防止小孩走失。

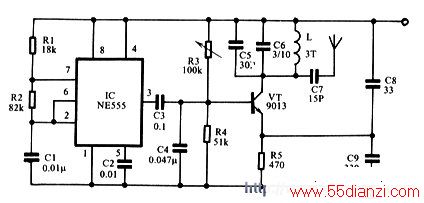

   图1为发射器电路图。它由IC时基集成电路NE555、R1、R2、C1组成。1KHz的低频振荡器去调制由三极管VT及外围元件组成的高频振荡器，被调制高频信号从C7至机内微型天线向空间发射出去。C8用以加宽频带和防止人体感应对频率的影响，实际使用证明，该元件必不可少。

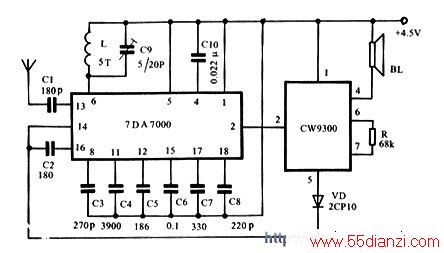

     图2为接收器电路图。当接收器收到发射器发来的信号时，集成电路TDA7000的②脚输出低电平，音乐集成电路CW9300无高电平触发信号不工作，扬声器BL无声。当小孩离开大人的距离超过3m时，接收器收不到发射器发出的信号，TDA7000的②脚输出变为高电平，CW9300被触发工作，从BL发出报警声，提醒大人小孩已走远。
