“文曲星”系列电子记事本使用的大多是普通RAM存储器，当因意外事件而掉电时，所存数据会丢失。虽然有备份器及电脑连线，但价格较贵。剖析了这两种产品，发现其原理非常简单，造价也不高，完全可以自己制作。方法如下：
1．PC260备份器

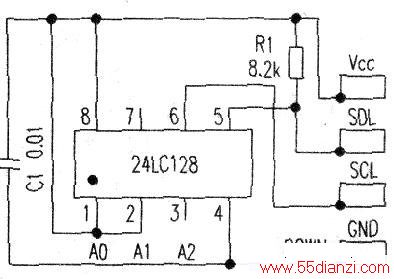

原理图见下图。该备份器使用的是24LC128 EEP．ROM存储器(16kx8字节)。
24LC系列是可以在低电压(2.5~5.5V)下工作的，可以适应文曲星的供电电压(3V)。制作时可将整个电路做存一块小印制板上．用铜片做四个U形窄条焊在印制板一边作为插头使用(见下图)，具体尺寸可以参照文曲星的侧面插孔尺寸。如果你有很强的动手能力，那么你可以打开文曲星的后面板，在内部找一块空间（里边空的地方很多），直接将备份器元件全都装入其中，固定并连接好引线，这样就不用做插头了，但缺点是改造后无法再进行“文曲星”之间的资料侍输了。
24LC12,8可以选择微型表面封装(SN)的，其体积较小。
该备份器适用于PC260、PC260plus两款文曲星，若用于PC200、PC220则需要将IC的第③脚(A2)也接到vCC。使用时将备份器正面(UP)向上插入文曲星左侧或右侧的插孔（切记不可反面向上插入，否则将烧毁备份器）。然后打开文曲星，进入“其它”一“数据交换”一“1．备份到备份器”，即可进行资料备份。需要时选择“2．从备份器载入”，即可将备份器中的资料传回。
2.PC260传输线
传输线是用于两台文曲星之间进行数据交换的。其制作方法较简单，只需做两个与上述备份器相同的插头，用三根线将插头引线一一相连（vcc脚不连）即可。
使用时，相同型号文曲星之间可以相互传输数据，不同型号之间由于数据格式不同不能传输，但PC260与PC260plus、PC200与PC220之间可以。
3.PC505电脑连接线
该连接线适用于PC500、PC505、PC300三种型号文曲星。通过它可以与电脑连接，进行资料备份或从网上下载资料。

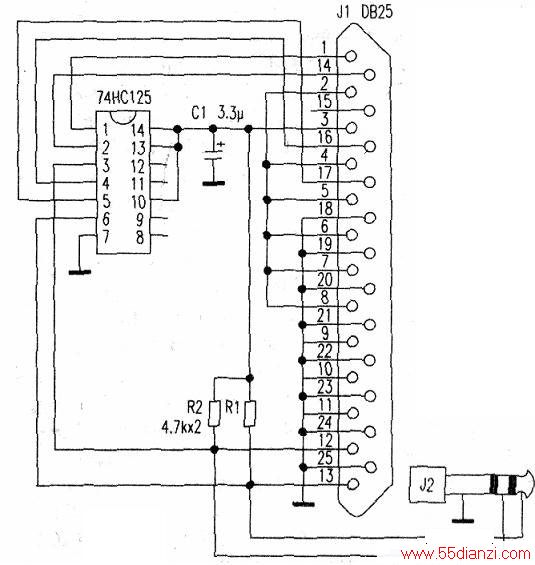

原理图见下图。该电脑连接线的核心元件74HC125是高速CMOS 4总线三态门缓冲器，工作电压2—6V．DIP 14脚封装。这里只用了两路。电脑一测的插头为标准25芯电脑井口插头，文曲星一侧的插头是一种三芯插头，其形状类似随身听立体声耳机插头，但直径较小(2.5mm)，长度较短( 11mm)。此种插头在市面上不多见，某些型号手机所用的免提耳机线上的插头与此相同，可以从旧的免提线上拆一个。可以在25芯插头中放一小块印制板，将元件焊在上面，引出三根线连到三插头即可。
使用时，要先到《金远见》公司网站免费下载PC505仿真器软件，安装后即可使用。
4.PC505传输线
传输线做法很简单，只需找两个相同的三芯插头，用三根线将插头引线一一相连即可。
