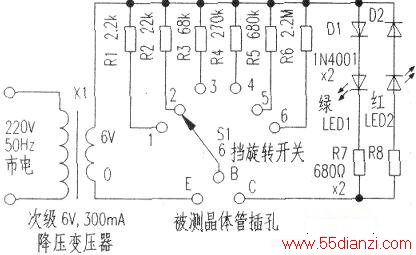

下图这种制作简单的晶体管测试电路只需要一只电源降压变压器和少量电阻、二极管和LED,可方便用来测试NPN和PNP低功率晶体管。
220V市电电压先降压至6V左右。被测晶体管的三个管脚分别插在标有“E”、“B”和“C”的测.试孔中,发射极接“E”,基极接“B”,集电极接“C”。
电阻与基极引线通过S1相串联,其阻值大小可按照晶体管基极电流的要求进行分类,然后用6挡旋转开关S1进行选择。两只不同色彩的LED(绿色和红色)用来指示集电极电流,其中绿色LED亮表示NPN晶体管完好,红色LED亮表示PNP晶体管完好,两只LED均不亮表示被测晶体管e损坏。
