自制一款5V/1A电源适配器

　　这款电源适配器可以用来给手机等数码设备充电，也可以用作单片机实验电源。
　　

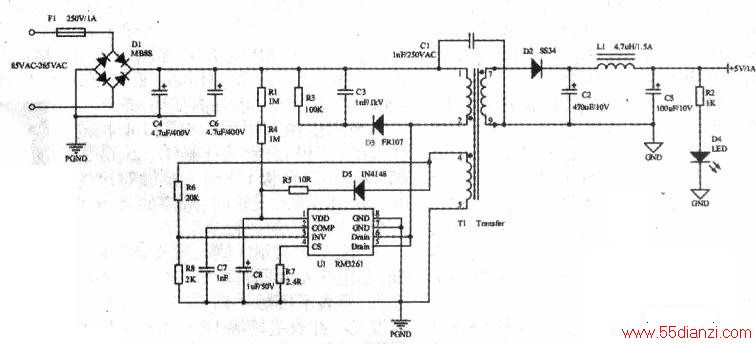

　　本制作的电路原理图如下图，使用了一个集成了功率开关管的开关电源控制芯片，型号为RM3261。如图所示，85—265V的交流市电经过D1整流，C4和C6滤波后得到120~375V左右的直流电。该直流电通过R1和R4向C8充电，当C8上电压达到一定值时，U1开始工作，进入正常工作后，辅助绕组经过D5、R5向U1供电。
　　
　　图中的C7用于IC的内部补偿，R7用于设定开关管的电流限制值，R3、C3、D3用来吸收初级漏感导致的尖峰电压．R6和R8用来采样辅助绕组的电压，由于这个电路没有用到光耦和TLA31，电压调节是通过采样辅助绕组的电压来实现的。在次级电路中，为了减小输出电压纹波，增加了由Ll和c5构成的LC滤波电路。
　　
　　在这个制作中，元器件的选择比较重要。由于输入265V交流电的峰值电压约375V，所以整流桥(或者整流二极管)D1和滤波电容C4、C6的耐压要400V以上，R1和R4上也要承受接近375V的电压，因此R1和R4的耐压不应小于200V．因此这里选用了1206的封装。由于变压器漏感导致的尖峰电压比较大．D3和C3也选用了耐压1000V的器件，另外．D3应该选用快恢复二极管以满足较高的开关频率要求。特别要注意的是安规Y电容C1，这个电容和我们平时使用的不太一样，不要用其它电容代替。
　　
　　元器件选好后，还有最重要的一项准备工作，那就是变压器的制作。这次制作中用到的变压器采用EE16型的磁芯和骨架，具体的绕制过程如下：
　　
　　1．首先绕制辅助供电绕组。采用直径0.21mm的漆包线，从骨架的第⑤脚开始顺着一个方向绕（具体哪一个方向无所谓．但是要记住这个方向，因为下面的绕制都必须顺着同一方向），绕至38匝后，从第④脚结束。这个绕组的电流很小，所以也可以选取直径更小的漆包线。绕完后，缠绕3层绝缘胶带。
　　
　　2，接下来绕制次级绕组。次级绕组的电流较大，这里使用了两根直径0.29mm的漆包线并绕，绕制过程从第⑨脚开始，绕满10匝后到第⑦脚结束。如果空间运行的话，可以使用较粗的或者三根以上的漆包线并绕。和前面一样，绕完后缠绕3层绝缘胶带。
　　
　　3．最后绕制初级绕组。同样使用直径0,21mm左右的漆包线，从第①脚开始绕，绕满130匝后至第②脚结束。最后再在初级绕组上缠绕三层绝缘胶带。
　　
　　绕制过程中，所有的绕组始终沿同一方向绕制，这一点千万不能弄错。由于磁芯的窗口面积有限，绕制过程中尽量保持整齐、紧凑，不要出现层叠的现象，以免绕不下。另外需要注意的是各层之间的绝缘，包括线头处的绝缘，防止漏电引发安全事故。
　　
　　绕制好后，我们必须对磁芯开气隙，使初级电感量满足要求。方法是在磁芯的边柱和中柱处贴上绝缘胶带，然后用电感表边测初级绕组的电感最，如果电感量依然太大，就要继续增加胶带的层数，最后直到初级电感量在2mH左右，此时可以将两片磁芯对准后用胶带粘合，变压器的制作大功告成。
　　
　　器材准备就绪后，就可以开始动手做了。由于电路简单，有条件的可以使用热转印或者感光法自己制作电路板，没有条件的话也可以使用洞洞板，洞洞板的话尽量选用直插件。
　　
　　笔者使用的是热转印法自制的PCB。
　　
　　焊接完成后，一定要仔细检查，特别要注意电解电容有没有接反、是否有虚焊和短路等现象。检查无误后，就可以通电调试了。输入端接通220V市电，此时发光二极管点亮，用万用表测输出端电压，正常情况下为5v左右，测量的时候一定要注意初级部分的绝缘，防止触电。
　　
　　如果输出电压高于5V，可以在R6上并联一个几百千欧的大电阻，如果输出电压低于5V，则在R8上并联一个几十干欧的电阻，直到输出电压在5V左右，上下波动0.2V是可以接受的。笔者刚开始测得的空载电压为5.3V左右，在R6上并联了一个430kΩ的电阻后，输出电压就非常接近5V了。
　　
　　空载电压正常后，可以接上功率电阻作为负载，看看电源的带负载特性。
　　
　　测完220V输入后，可以将输入电压在90V到265V之间调整，实验证明，在这个范围内，输出电压始终是相当稳定的，上下波动不超过0.1V。
　　
　　到此为止，一个5V/1A的开关电源就做好了，如前面所说的，我们可以用它来给手机、数码相机等设备充电，也可以作为实验用的电源。
