自制手提灯自动充电器

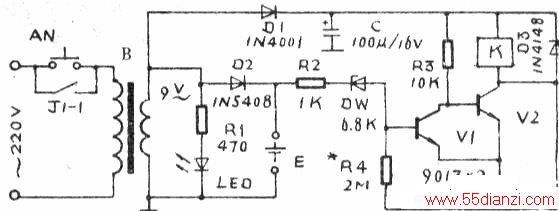

　　用6V免维护电瓶供电的应急手提灯在农村应用极为广泛。其配套购买的充电器其实只是一个变压器降压、单二极管半波整流装置，充电时问难以掌握。由于电池过充电或亏电往往造成电池寿命极短的现象。为此试制一个自动充电装置，可有效延长电瓶寿命。电路见图。
　　
　　工作原理：图中，E为待充电电瓶，平时，只要不在使用，就将充电器的插头插在手提灯的充电插孔内。按一下启动按钮AN，变压器B得电，B次级输出的交流电压一路由D1整流，C1滤波后供给由V1、V2和继电器J等组成的控制电路，另一路由D2整流后给电瓶充电。刚开始时，由于电瓶电压较低，稳压管DW截止，V1亦截止，V2导通，J吸合，松开AN后，J1-1自锁，开始充电。随着充电过程的进行，电瓶端电压不断升高，当达到极限值约7.5V时，DW击穿，V1饱和导通，V2截止，J释放，B失电，电瓶自动停止充电。由于D2和DW的单向导电性，E不会向电路倒送电。
　　
　　图中，发光二极管LED作充电指示用。R4为正反馈电阻，当DW击穿，V1开始通通，V2c极电位开始升高时，此升高的电位由R4反馈至V1b极，…正反馈的结果，促使V1更快导通，V2更快趋向截止，J迅速释放，避免了J临界释放时的触头振荡现象。
　　
　　元件选用与制作：B可用原配充电器的变压器或用次级9～10V、10VA左右的电源变压器，J用各种小型12V直流继电器均可，如4088、4098、JRX-BF等，AN用电铃按钮。所有元件焊装在一块小电路板上。制作完成后，适当调整R4阻值，使V2由导通态到达截止的过滤时间最短便可，其余不必调试。
