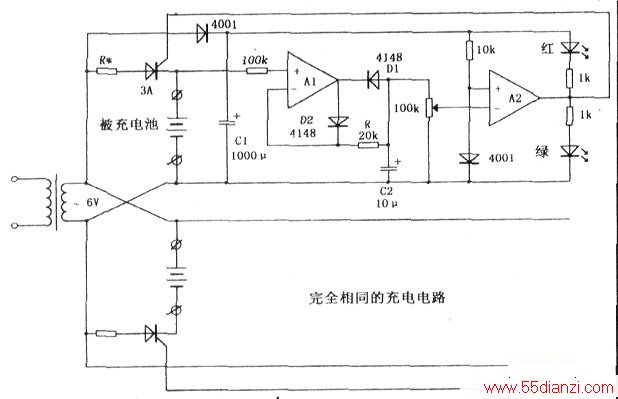

该充电器由充电电路与控制电路两部分组成。充电电路是最简单的电阻限流、可控硅整流充电电路,变压器次级输出的低压交流经半波整流后得到脉动直流。制作时限流电阻功率最好2W以上,阻值10~20Ω之间,具体视充电电流而定。如要快速充电,可在该电阻旁再并联一个功率电阻,用波动开关切换。
控制电路由谷值电压检测器与电压比较电路构成。脉动充电时电池内阻使电池两端电压不恒定,随电流而变化,因而不能直接采用电压比较电路。
否则比较器会在阀值电压附近频繁动作。解决方法是在电池与比较器之间接人谷值电压检测器,使比较器反相输出端电压接近于没有充电电流时电池两端的电压,排除脉动电流对电池电压的影响。谷值检测器由运放A1及周边的阻容元件构成。谷值期间C2通过D1迅速放电到谷值电压,其它时间仅通过D2与R微量充电,使C2始终保持谷值电压,将其作为比较器A2的输入电压,此电压高于阀值电压时,A2输出为低电平,单向可控硅将关断,只要电池电压再次低于阀值电压,可控硅将重新导通,电池充电,相当于涓流充电。该电路中对C2要求较高,应使用10μF钽电容,保证电路足够稳定。其余元件参数参考电路图。
