可自动校正极性充电器连接装置

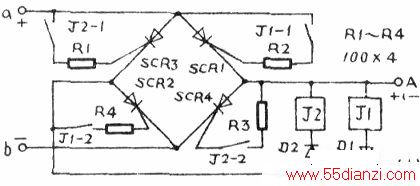

　　对于—般充电器来说，应将待充电池与充电器输出正极对正极、负极对负极连接，若不慎接反，则将造成充电器或蓄电池损毁的恶性事故。本文介绍一个充电器输出附加装置，可自动校正接人电池的极性。电路如图。
　　
　　工作原理：图中，a、b端分别与充电机输出正、负极连接，A、B端接蓄电池。四只单向可控硅SCR1～SCR4构成桥式受控极性转换电路。当A、B点未接人电池时，继电器J1、J2皆不动作，SCR1一SCR4得不到触发电压而截止．A、B无输出。当揍人电池A(+)、B(一）时，J1吸台，J1-1、J1-2闭合，SCR1、SCR开通，充电电流为a-SCR，-A-B-SCRz-bo当揍人电池为A（-）、B(+)时，J2吸合，J2-I、J2-2闭合，SCR3、SCR4开通，充电电流自a-SCR3-B-A-SCRr—b。这样便保证了充电电流的流向始终是正确的。
　　
　　需注意的是，本电路中不可用-只继电器的常闭触点代替另一只继电器的常开触点而省去一只继电器，否则，若先开充电器，则A、B端已输出电压，再接人电池时，J便不能按预定要求动作，仍会造成事故。实际使用中，若因被充电池电压过低等原因，J不能吸合时，只要用一12V电源与被充电池同极启动—下便可。
　　
　　制作时，SCR,．SCR4根据充电电流的大小选用，并加装足够面积的散热板，J1、J2选用4098型等小型直流继电器。
　　
　　J1、J2也可用有正、负极性的小型直流继电器，这时可取消两只导向二极管D1、D2，使吸合更为可靠。
