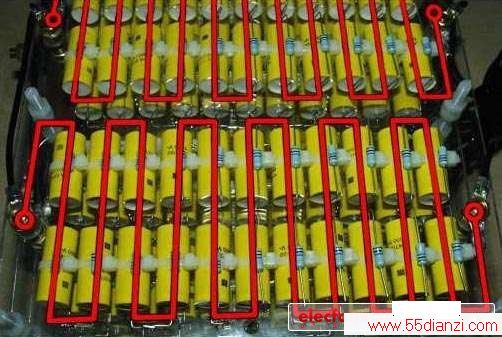

下图显示了一个电容链，它是蛇行排布的：

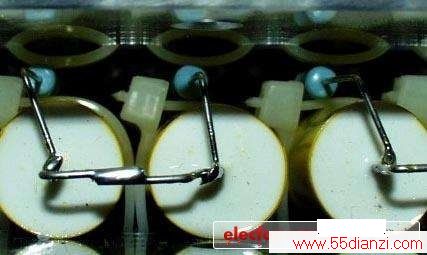

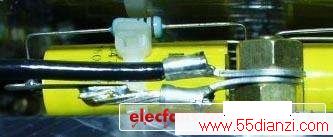

注意！电容之间不要紧密接触！要留有一定空隙，层与层之间要用4mm厚的有机玻璃隔离，每层包含两个链，固定使用塑料螺丝（一般都叫尼龙螺丝）， 每层都有各自的接口使之成为独立可使用的单元，如图：
次极线圈的制作
特斯拉线圈中的次极线圈是整个特斯拉线圈中制作最耗时耗神的部分。需要如下材料：
高质量漆包线，（一定要买好的，目前我国的漆包线质量普遍低下，目前就我所知只有一家企业获得国际认证），线的直径从以下选择：
1.0.51mm 0.57 mm
2. 聚氯乙烯管材，直径15厘米，最少2米，厚度自己感觉结实就好，（一般能买到的大约在4-8mm厚）
3.要用木头制作一个绕线架。还要制作两个圆片用来穿在圆筒两边，再在圆片中间打眼，穿入中心轴，架到线架子里面就可以绕线了。一圈一圈的绕，大约绕900~1000匝就适合本系统了。整个绕线过程大约7-8小时吧，所以在中间休息时一定要把已绕好的部分固定好，免得前功尽弃。绕线时要注意不要使线打结，不要用两根线接起来使用，市面上够长度的漆包线不大好找，（大约在500m），但是整卷的线似乎比较贵，所以就看制作者的选择了，最好有这方面的关系朋友帮忙。
图例：
聚氯乙烯管材：
高质量漆包线：
固定圆桶的圆盘：
绕线架上的次极线圈：
次极线圈下接头（接地线）：
次极线圈上接头（接放电终端）：
打火器的制作
制作打火需要以下材料：
1.200mm(＄313.0400)直径pvc管材，长400mm(＄372.9800)
2.90mm长，直径20mm铜管若干

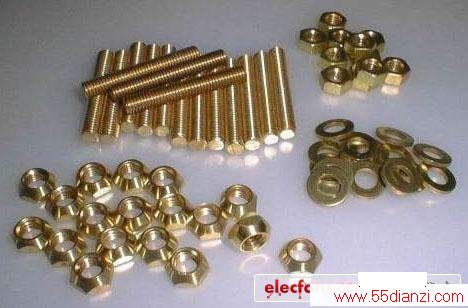

3.双头螺丝 若干（是铜管数目两倍）
打火器其实相当于一个开关器，未打火时能量由变压器传递到电容阵，当电容阵充电完毕时两极电压达到击穿打火中的缝隙的电压时，打火器打火，此时电容阵与主线圈形成回路，完成L/C振荡进而将能量传递到次极线圈。
制作步骤：

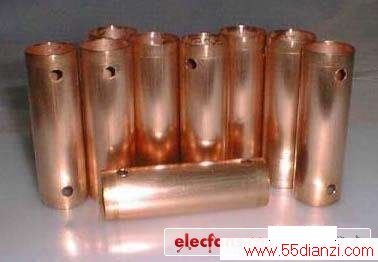

1.先将铜管打眼。

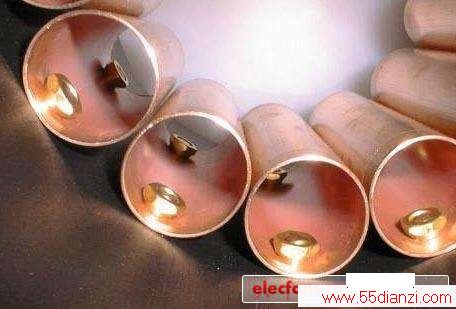

2.再在pvc管上打眼后，将铜管固定在pvc管内部 （每个铜管与铜管之间的缝隙大约控制在1mm）、

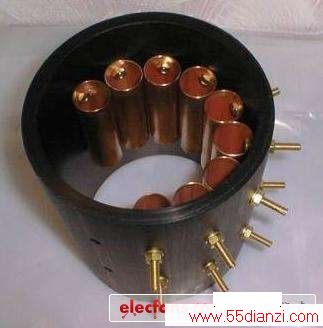

3.组装好
为了根据需要调整放电缝隙，每相伶螺栓代表1mm的放电缝隙（螺栓即为接线柱）这样安装只要变换接线柱就可以很方便的根据你的设计电压进行调整了。
注意：打火器工作时将会产生很大的热量，而且往往集中在很小的面积上，所以散热设备必须很强大！一般采用小型立式风机如图（就那种吹婚礼拱门的）：一般都在几百瓦，风量足。只要注意在进风口加上简单的空气过滤装置防止大灰尘就可以了。一般不加风机散热，特斯拉线圈工作几十秒后就可能导致打火器高温变形，加入风机后，一般可以把整个特斯拉线圈的工作时间延长致十几分钟。另外，经常在使用后对打火进行清理，去掉电渣和灰尘。
放电终端的制作
在这部分的制作比较简单和随意，我这里介绍一种比较成熟和简易的制作方法，也就是最常见的圈型放电终端（因为这和我的程序相对应，更加方便了计算）］
主要材料：
1. 4寸直径的燃气热水器通风管，（就是那种全金属的可弯管，家里有燃气热水器的一看便知）
2. 7寸直径的平底金属盘（用来做派的），其他类似金属物也可，关键1.平底 2.金属
3. 包裹金币巧克力的那种较厚的铝箔

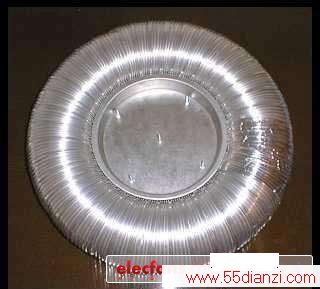

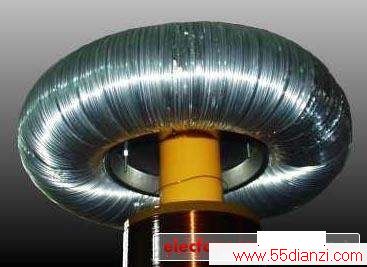

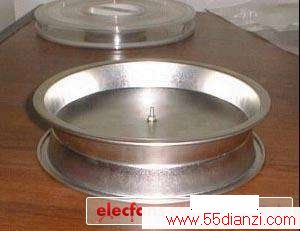

首先将平底金属盘底对底用螺丝固定如上图，接着将铝管盘成圈状，使其正好能卡在平底金属盘制作的骨架上，铝管的接口口处用铝箔封口，接线点定位在平底金属盘骨架中心，组装好成品，至此特斯拉线圈的所有重要部分已经完成。
