一般的0112V切换器往住需要从数字机0/12V电压输出端独立引出一条电线来切换高频头,非常不便。为此,自制了一种0/12V无线控制切换器,能在不另外布线的情况下控制切换器工作。
该电路工作可靠稳定,并且无需调试,一装即可成功。经过近几个月的试用,效果良好,现介绍给广大卫视爱好者。
工作愿理:

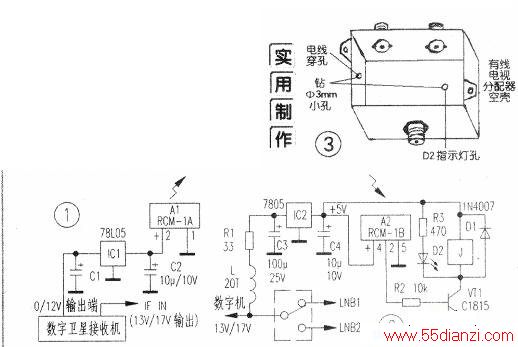

图1是切换器发射部分电路,图2是切换器接收切换部分电路。图1中当数字机0112V输出端有12V电压输出时,经IC1稳压输出5V电压,A1无线电遥控专用发射模块得电工作,其内藏微型天线发出超高频调制信号。
在有效接收范围内,图2接收电路收到调制信号时,A2专用接收模块第②脚输出高电平脉冲,VT1三极管导通,驱动继电器J工作,完成两个高频头间的切换。
元件选用:A1、A2选用配套的无线电遥控专用模块。IC1、IC2选用78L05、7805稳压集成块。J选用小型5v直流继电器,型号不限,最好选用对高频信号损耗小、吸合电流小的继电器。L用巾0.51mm高强度漆包线在φ3mm圆珠笔心上密绕20匝。VTI选用C1815、C8050等NPN型小功率三极管。Rl选用IW.20Ω~100Ω电阻,其余元件见图1、图2标注。图l电路可以装进一个小塑料盒子内,图2电路外壳可用有线电视二分配器,将其内部线路板拆除,并在底部和侧壁钻两个φ3mm小孔,见图3。A2接收模块放置在分配器空壳外侧一边,并用塑料透明校将其固定住,必须作好防水处理。
