DIY一台简易冰箱用电记录仪

　　冰箱修好后，需要测试冰箱致冷间隔是否正常，运转耗电是否正常（过去一直靠耳听、手摸，即需要人“伺候”记录，非常麻烦）。近来受心电图机、脑电图机、气象台天气温度自动记录仪器工作原理的启发，利用手边常用器材：如机械闹钟、木头制成的供收带轮装置、光电耦合器、三极管、继电器、电阻、电容、开关等DIY了一台简易冰箱用电记录仪（可多做几台，以满足同时几台测试的需要）。经试用效果良好，能减轻工作量，提高冰箱维修质量。
　　
　　制作与原理如下：
　　
　　1．上发条的机械闹钟，其中发条拨钮上紧后是缓慢释放的，且基本是匀速运转的（经多次观察和实验证实），其精确度可基本满足测试记录需要。
　　
　　其X轴是时间轴，Y轴是信号幅度（就像地震记录仪～样）。把时间拉开，可记录下12小时左右冰箱的开关次数和开停时间，作为维修后冰箱功能的参考。
　　

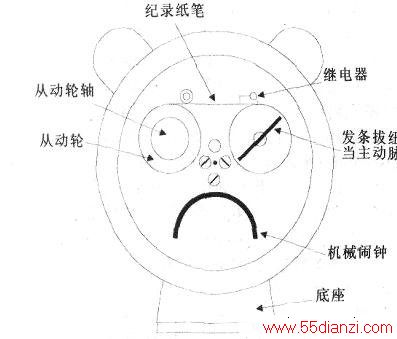

　　2．用木头制成两个大小合适的圆柱体（见下图）作为主动（收带）轮和从动（供带）轮，并在主动轮轴上面刻上槽后套在发条旋钮上。其供带轮和轴的大小要配合好，使缠在轮上的记录纸带能保持一定的张力：并把记录笔头部用电吹风吹热、折弯，其尾部粘在继电器上，吸合衔铁片。当继电器线圈得电后，其衔铁带动记录笔在记录纸上留下痕迹。根据痕迹、脉冲宽度，即可推算出冰箱开停时间，从而测量出冰箱性能好坏。

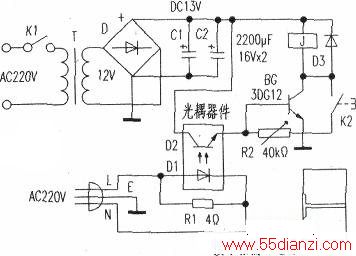

　　3．简易记录仪。电路原理和装配见下图。图中R1是串联在冰箱供电线路上的取样电阻，当冰箱压缩机运行时，R1上产生压降，点亮D1发光管发光，从而导致光敏管D2内阻减小(D2内阻是三极管(BG)的上偏置电阻，其减小而导致三极管BG导通，则继电器(J)得电吸合带动记录笔抖动，从而记录下来。D3用于消除继电器线圈反峰高压。R2是BG下偏置电阻（可调节大小），使BG工作在开关状态。T是输出12V电源变压器。经D桥式整流，C1、C2滤波．输出平滑直流电。

　　
　　K2可以使冰箱启动和结束的记录，在纸带上留下基准痕迹。
　　
　　T是小型变压器（可从废收录机中拆下电源变压器使用）；D是桥式整流管（可选2CP12）：C1、C2 (可选2200μF，耐压16V的电解电容）。J可采用在12V罩壳（可拆开的）继电器上粘上记录笔，也可用漆包线自己绕制电磁铁，使BG导通后电磁铁吸合来带动记录笔，在记录纸上留下痕迹。
　　
　　R2可采用可变电阻40kΩ。D1、D2可选用彩电电源取样用的那种光耦器件。BG选用NPN中功率硅管3DG12。Rl可选电阻4Ω，功率1W的线绕式电阻或碳膜电阻。K2可选普通小型按钮开关：K1可选普通拨钮开关。
　　
　　在装配电子线路时，可优选印刷电路板（可用刀刻法或腐蚀法），也可用万能面包板或搭棚焊接。
　　
　　4．测试时，取下收带（主动）轮．上紧时钟发条，对好钟点。然后固定好从动（供带）轮轴。把收带（主动）轮套在发条的拨钮上，调整好记录笔夹和继电器吸合铁方向、位置使铁夹与记录纸接触良好：然后按下K2，作为起始点记号。耐心观察一下，继电器是否吸合：记录笔是否动作：记录纸是否在进给。
　　
　　一般大约12小时后可取下记录纸，并用尺量一下脉冲痕迹，从而可大致计算出冰箱开关机时间及消耗的功率。
