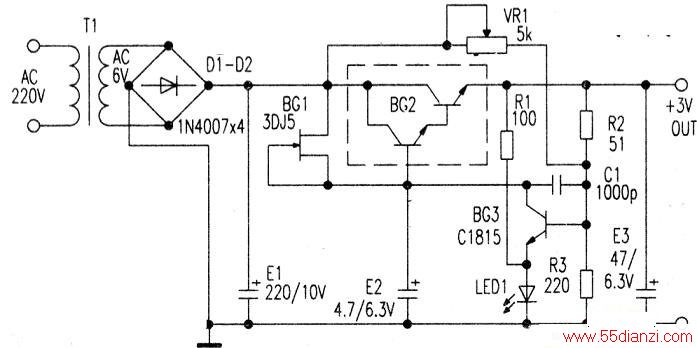

这款专用于随身听的外接电源，电路简洁性能却非常卓越。见下图。电路的基准电压由发光二极管LED1提供，LED1饱和导通时，其饱和压降大约在1.8V左右。输出误差取样电路由R2和R3组成，误差放大器由BG3组成。BG1是结型场效应管，接成恒流源形式，作为误差放大器BG3的集电极负载，由于恒流源对交变电压呈现极大的动态阻抗（1MΩ以上)，因此，大大提高了误差放大器的增益，利于提高输出电压的稳定度。分析到这里，实际就是分析了普通串稳电源的原理。在下图中，从输入端到BG3的基极跨接了一个VR1，这个VR1和R3-起组成输入取样电路，把输入电压的变化反映到误差放大器的输入端（即BG3的基极），这就与普通串稳电源有差别了。当输入电压发生变化时，立刻通过输入采样电路，把输入电压的变化反映到误差放大器的输入端，这就是说，在输入电压的变化还没有影响输出电压之前已经被校正了，调整VRI，可以使该电源的输出阻抗近似为零。
动态指标没有问题，那么怎么消除输出的纹波电压呢？消除输出的纹波电压，采用了如右图的典型电子滤波器电路，虽然Eb较小，滤波作用却非常优良，相当于普通电容滤波电路中接了一个电容值为(1+β)xEb(β为BG1的电流放大倍数）的滤波电容。再回头看下图，由BG1组成的恒流源取代了右图中的Rb，前面讲到，恒流源相当于一个极大的电阻，因此，下图电路的滤波性能卓越；几乎完全消除了交流电网的纹波。下图中的E2还有另外的两个作用：1.电源软启动。当接通交流电源的瞬间，由BG1组成的恒流源对E2充电，此时BG2的基极电位近似为0，因此输出端也就没有输出电压，随着E2两端电压的上升，慢慢在输出端建立起输出电压，这就很好地避免了接通电源的瞬间，输出电压的突变对随身听的冲击。2．避免调整管BG2的高频自激，使整个电路工作更稳定。
综上所述，下图所示电路非常适合于音频领域用。
本电路的组装和调试。虚线框中BG2为复合管，选用中功率封装管即可。E2选用优质钽电解，LED1选用优质发光二极管。
按图装好电路后，把VR1调至最大位置，接通交流电源，用万用表直流挡测输出电压，输出电压应为3V左右。把该电源和随身听连接，然后把随身听的音量开至最大，开始播放动态范围宽的音乐（动态范围越宽越好），此时可以看见LED1发光有一点闪烁，调整VR1，直至LED1发光稳定为止（表明输出电压已不再变化，电源内阻近似为O）。
本电路中，LEDI有3个作用：1．用作电源指示；2.提供基准电压；3．调试时指示状态。
